সঙ্কুচিত ট্রান্সফরমার: কিভাবে GaN এবং SiC চৌম্বকীয় আকার পুনরায় সংজ্ঞায়িত করে

ভূমিকা

একটি ট্রান্সফরমারের কাজ 140 বছরে পরিবর্তিত হয়নি: এটি চৌম্বকীয় সংযোগ দ্বারা সার্কিটের মধ্যে শক্তি সঞ্চালন করে এবং পথে ভোল্টেজ পরিবর্তন করে। যা নাটকীয়ভাবে পরিবর্তিত হয়েছে তা হল এর আকার। 50-60 Hz মেইনে চলমান একটি 100 W ট্রান্সফরমার হল একটি ভারী লোহার ব্লক যার ওজন প্রায় 2 কেজি। একটি আধুনিক ফোন চার্জার দ্বারা পরিচালিত একই 100 ওয়াট একটি থাম্বনেইল-আকারের ফেরাইট অংশ যা আপনি খুব কমই অনুভব করতে পারেন। কারণটি জাদু নয় - এটি ফ্রিকোয়েন্সি পরিবর্তন করছে এবং ওয়াইড-ব্যান্ডগ্যাপ ডিভাইস নামক একটি নতুন শ্রেণীর সেমিকন্ডাক্টর প্রতি বছর সেই ফ্রিকোয়েন্সিটিকে আরও বেশি করে ঠেলে দিচ্ছে।

নীতি ও প্রকারভেদ

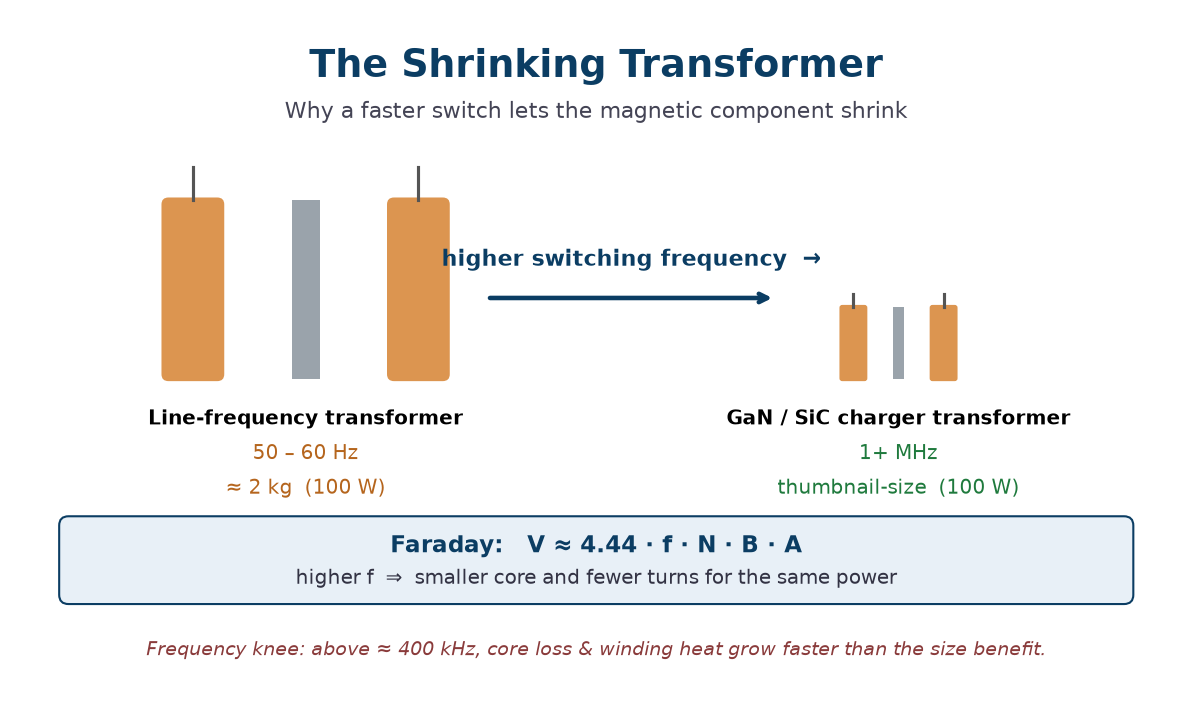

প্রতিটি ট্রান্সফরমার ফ্যারাডে এর আইন মেনে চলে। পরিচিত নকশা সমীকরণ, V ≈ 4.44 · f · N · B · A, লিঙ্ক ভোল্টেজ (V), ফ্রিকোয়েন্সি (f), টার্ন (N), পিক ফ্লাক্স ঘনত্ব (B), এবং কোর ক্রস-সেকশন (A)। ভোল্টেজ এবং ফ্লাক্সের ঘনত্ব স্থির রাখুন এবং ফ্রিকোয়েন্সি টার্ন এবং কোর সাইজ উভয়ের বিপরীতভাবে সমানুপাতিক। ফ্রিকোয়েন্সি দ্বিগুণ করুন এবং আপনি লোহা এবং তামাকে প্রায় অর্ধেক করতে পারেন। এই কারণেই শিল্পটি 50/60 Hz "লাইন-ফ্রিকোয়েন্সি" ট্রান্সফরমার থেকে 20 kHz থেকে 1 MHz পর্যন্ত স্যুইচ-মোড ম্যাগনেটিকসে চলে গেছে।

সক্ষমকারী হল সুইচ নিজেই। প্রচলিত সিলিকন MOSFETs এবং IGBTগুলি প্রায় 100 kHz-এর উপরে দ্রুত কার্যকারিতা হারায়, তাই ট্রানজিস্টরকে অতিরিক্ত গরম না করে চৌম্বক আরও সঙ্কুচিত হতে পারে না। ওয়াইড-ব্যান্ডগ্যাপ সেমিকন্ডাক্টর গণিত পরিবর্তন করে। সিলিকন কার্বাইড (SiC, bandgap ≈ 3.2 eV) এবং গ্যালিয়াম নাইট্রাইড (GaN, ≈ 3.4 eV) সিলিকন (≈ 1.1 eV) থেকে অনেক দ্রুত এবং শীতল হয়। পাওয়ার-ইলেক্ট্রনিক্স ডিজাইন গাইড অনুসারে, GaN সক্রিয়-ক্ল্যাম্প-ফ্লাইব্যাক চার্জারগুলি এখন 96-98% দক্ষতা এবং 30 W/in³ এর উপরে পাওয়ার ঘনত্ব সহ 1.2–1.8 MHz এ চলে; টোটেম-পোল পিএফসি-এর সাথে মিলিত SiC 3 kW এ 99% দক্ষতায় পৌঁছে। চেইনটি সহজ: ভাল সুইচ → উচ্চতর ব্যবহারিক ফ্রিকোয়েন্সি → ছোট ট্রান্সফরমার। মনে রাখবেন যে সবকিছু একসাথে ছোট হয় না: সুরক্ষা ক্রিপেজ এবং ক্লিয়ারেন্সের দূরত্ব মান দ্বারা স্থির করা হয়, এবং উইন্ডিং উইন্ডোতে এখনও নিরোধক ধরে রাখতে হয়, তাই প্রকৃত আকারের লাভ আদর্শ 1/f আইন থেকে কম হয়।

আবেদনের উদাহরণ

একটি 65 W USB-C GaN চার্জার দেখুন। ঐতিহ্যগত সিলিকন সংস্করণের জন্য একটি বড় ট্রান্সফরমার, একটি ভারী ফেরাইট কোর এবং একটি বড় হিটসিঙ্ক প্রয়োজন। GaN সংস্করণটি একটি ছোট, উচ্চ-ফ্রিকোয়েন্সি ট্রান্সফরমার এবং দক্ষ সিঙ্ক্রোনাস সংশোধন ব্যবহার করে, তাই চৌম্বক, কুলিং হার্ডওয়্যার এবং ঘের সব একসাথে সঙ্কুচিত হয়। ট্রানজিস্টর পছন্দ - শুধুমাত্র তার নিজস্ব দক্ষতা নয় - এটির চারপাশের সবকিছুকে নতুন আকার দেয়।

একই যুক্তি বৃদ্ধি পায়: বৈদ্যুতিক-যানবাহন অনবোর্ড চার্জারগুলি বিচ্ছিন্নতা পর্যায়ে উচ্চতর ফ্রিকোয়েন্সি ঠেলে SiC ব্যবহার করে, ডেটা-সেন্টার সরবরাহগুলি কমপ্যাক্ট উচ্চ-ঘনত্ব পর্যায়ের জন্য GaN ব্যবহার করে এবং সৌর ইনভার্টারগুলি তাদের বুস্ট এবং বৈদ্যুতিন সংকেতের মেরু বদল চুম্বকীয়তা সঙ্কুচিত করতে SiC ব্যবহার করে। প্রতিটি ক্ষেত্রে ট্রান্সফরমার ছোট এবং হালকা হয়, কিন্তু নকশার বোঝা লোহা এবং তামা থেকে তাপ ব্যবস্থাপনা এবং ইএমআই নিয়ন্ত্রণের দিকে সরে যায়।

সাধারণ ভুল ধারণা এবং মজার ঘটনা

ভুল ধারণা: "শুধু দ্রুত স্যুইচ করুন এবং ট্রান্সফরমার অদৃশ্য হয়ে যাবে।" বাস্তব হার্ডওয়্যার একটি ফ্রিকোয়েন্সি হাঁটু আছে. একটি ব্যবহারিক বিন্দুর উপরে (একটি 3 কিলোওয়াট এলএলসি পর্যায়ের জন্য প্রায় 400 kHz, প্রতি চৌম্বক নির্মাতারা), মূল ক্ষতি (মোটামুটি f^1.4–1.7 এর সাথে বৃদ্ধি), ঘূর্ণায়মান ত্বক এবং প্রক্সিমিটি প্রভাব এবং তাপ-প্রতি-ভলিউম সবই আকারের সুবিধার চেয়ে দ্রুত বৃদ্ধি পায়। খুব বেশি দূরে ঠেলে এবং "ছোট" অংশটি আরও গরম চলে এবং বেশি খরচ হয়।

মজার ঘটনা: একটি 10× ফ্রিকোয়েন্সি জাম্প একটি 10× ছোট ট্রান্সফরমার দেয় না — ক্ষতির বক্ররেখা লাভকে সমতল করে। ঠিক এই কারণেই বেশিরভাগ উচ্চ-ক্ষমতার ডিজাইনগুলি মেগাহার্টজ রেঞ্জে ডাইভ করার পরিবর্তে কয়েকশ kHz এর কাছাকাছি ক্লাস্টার করে, যদিও ট্রানজিস্টর দ্রুত যেতে পারে।
