মর্মান্তিক সত্য: খারাপ প্রবর্তক কর্মক্ষমতা হত্যা?

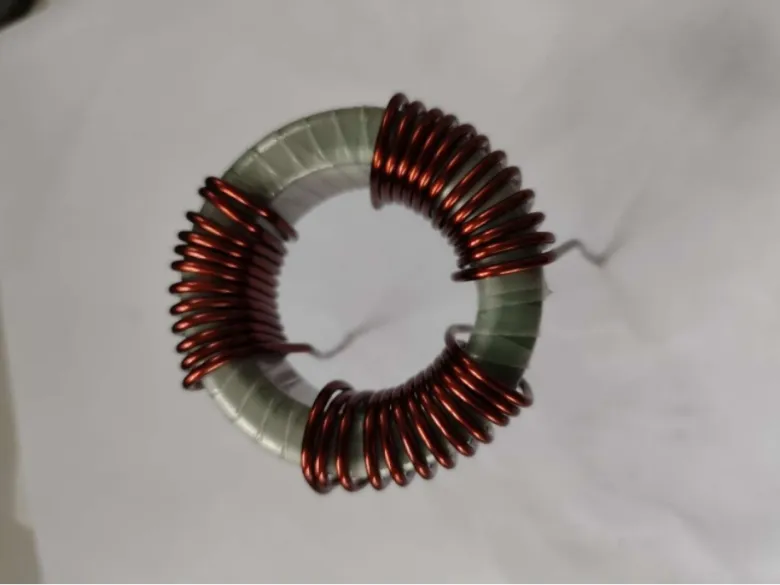

একটি দুর্বল সূচনাকারী কারণটি সহজে চিহ্নিত না করে একটি পাওয়ার সাপ্লাইয়ের কর্মক্ষমতা কমিয়ে দিতে পারে। সার্কিট এখনও চালু হতে পারে. আউটপুট ভোল্টেজ লক্ষ্যের কাছাকাছি দেখতে পারে। তবুও বোর্ড উচ্চতর লহর, অতিরিক্ত তাপ, শ্রবণযোগ্য শব্দ, অস্থির নিয়ন্ত্রণ, বা কম দক্ষতা দেখাতে পারে। আমি দেখেছি ইঞ্জিনিয়াররা কন্ট্রোল আইসি প্রতিস্থাপন করে এবং ক্ষতিপূরণ সামঞ্জস্য করে যখন ইন্ডাক্টর সমস্যা তৈরির অংশ ছিল। সূচনাকারী শুধুমাত্র একটি রেটযুক্ত মান সহ একটি কুণ্ডলী নয়। এর ডিসি রেজিস্ট্যান্স, স্যাচুরেশন আচরণ, মূল উপাদান, আকার, শিল্ডিং এবং বর্তমান রেটিং সবই সার্কিটকে প্রভাবিত করে। ### আমি যে লক্ষণগুলি প্রথমে পরীক্ষা করি যখন একটি রূপান্তরকারী তার নকশা লক্ষ্যের নীচে কাজ করে, তখন আমি এই লক্ষণগুলি সন্ধান করি: - আউটপুট রিপল প্রত্যাশার চেয়ে বেশি - সাধারণ লোডের সময় সূচনাকারী গরম হয়ে যায় - স্যুইচিং ওয়েভফর্মটি তীক্ষ্ণ স্পাইক দেখায় - পাওয়ার সাপ্লাই একটি গুঞ্জন বা হুঙ্কার শব্দ করে - আউটপুট ভোল্টেজ লোডের চেয়ে বেশি বাড়লে ইঙ্গিত করে - লোডের চেয়ে বেশি হ্রাস পায় সার্কিট তার রেটেড লোডের কাছাকাছি অস্থির হয়ে যায় - EMI ফলাফল প্রত্যাশিত থেকে খারাপ এই লক্ষণগুলি বিভিন্ন অংশ থেকে আসতে পারে, তাই আমি শুধুমাত্র তাপমাত্রার উপর ভিত্তি করে ইন্ডাক্টরকে দোষ দিই না। আমি পরিমাপ করা তরঙ্গরূপ, বর্তমান, ভোল্টেজ এবং তাপীয় ডেটা তুলনা করি। ### কেন ইন্ডাকট্যান্স মান বিভ্রান্তিকর হতে পারে একটি ডেটাশিট 10 µH এর মতো একটি আবেশ মান তালিকাভুক্ত করতে পারে, কিন্তু সেই মানটি সাধারণত একটি নির্দিষ্ট পরীক্ষার শর্তের অধীনে পরিমাপ করা হয়। যখন কারেন্ট বৃদ্ধি পায়, কোরটি স্যাচুরেশনের দিকে যেতে পারে। কার্যকর আবেশ তারপর পড়ে। একটি কম আবেশ মান বর্তমান লহর বৃদ্ধি ঘটায়. সুইচ এবং ডায়োড বা সিঙ্ক্রোনাস MOSFET আরও চাপ বহন করতে পারে। আউটপুট ক্যাপাসিটরকে আরও রিপল কারেন্ট শোষণ করতে হয়। একটি বক কনভার্টারের জন্য, ইনডাক্টর রিপল কারেন্ট সাধারণত অনুমান করা হয়: [ \Delta I_L = \frac{(V_{IN}-V_{OUT})D}{L f_{SW}} ] এখানে, (L) হল ইন্ডাকট্যান্স এবং (f_{SW}) হল সুইচিং ফ্রিকোয়েন্সি। নামমাত্র 10 µH মান ব্যবহার করে এমন একটি নকশা ভিন্নভাবে আচরণ করতে পারে যখন প্রবর্তক লোডের অধীনে 7 µH এ নেমে যায়। সার্কিটে এখনও একটি "10 µH" উপাদান রয়েছে, কিন্তু অপারেটিং অবস্থা পরিবর্তিত হয়েছে৷ আমি প্রত্যাশিত ডিসি কারেন্টের অধীনে আবেশ পরীক্ষা করি, প্যাকেজে মুদ্রিত মানই নয়। ### ডিসি রেজিস্ট্যান্স তাপ তৈরি করে প্রতিটি ইন্ডাক্টরের উইন্ডিং রেজিস্ট্যান্স থাকে। এই প্রতিরোধ তামার ক্ষয় সৃষ্টি করে: [ P_{CU}=I_{RMS}^{2} \times DCR ] ডিসিআর-এর একটি ছোট পার্থক্য উচ্চ-কারেন্ট ডিজাইনে গুরুত্বপূর্ণ হতে পারে। উদাহরণস্বরূপ, 8 A-তে 8 mΩ প্রতিরোধের একটি আবেশক প্রায় 0.51 W তামার ক্ষয় উৎপন্ন করে। একই কারেন্টে 20 mΩ সহ একটি অংশ প্রায় 1.28 W উৎপন্ন করে। যে তাপ উপাদানের তাপমাত্রা বাড়ায়। উচ্চ তাপমাত্রা ঘুর প্রতিরোধের বৃদ্ধি এবং উপলব্ধ বর্তমান মার্জিন কমাতে পারে. ফলাফলটি এমন একটি নকশা হতে পারে যা একটি ছোট বেঞ্চ পরীক্ষায় উত্তীর্ণ হয় তবে দীর্ঘ লোড চক্রের সময় উত্তপ্ত হয়। সার্কিট তাপীয় ভারসাম্যে পৌঁছানোর পরে আমি প্রবর্তক তাপমাত্রা পরিমাপ করি। একটি দ্রুত স্পর্শ পরীক্ষা যথেষ্ট নয়, এবং একটি চালিত বোর্ড স্পর্শ করা একটি নিরাপত্তা ঝুঁকি তৈরি করতে পারে। ### স্যাচুরেশন রেটিং যত্ন সহকারে পড়া প্রয়োজন নির্মাতারা একাধিক বর্তমান রেটিং প্রদান করতে পারে: - স্যাচুরেশন কারেন্ট - তাপমাত্রা-বৃদ্ধি কারেন্ট - রেট করা বর্তমান - RMS কারেন্ট - পিক কারেন্ট এই মানগুলি সবসময় একই অবস্থা বর্ণনা করে না। স্যাচুরেশন কারেন্ট ইন্ডাকট্যান্সে একটি নির্দিষ্ট শতাংশ ড্রপকে নির্দেশ করতে পারে। তাপমাত্রা বৃদ্ধির স্রোত একটি সেট তাপমাত্রা বৃদ্ধিকে নির্দেশ করতে পারে, যেমন 20°C বা 40°C। একটি স্যুইচিং কনভার্টার পিক কারেন্টের মাধ্যমে তার বর্তমান সীমাতে পৌঁছাতে পারে এমনকি গড় কারেন্ট নিরাপদ মনে হলেও। একটি ব্যবহারিক পরীক্ষা করার জন্য, আমি অনুমান করি: [ I_{PEAK}=I_{OUT}+\frac{\Delta I_L}{2} ] সূচনাকারীকে অবশ্যই স্টার্টআপ, লোড পরিবর্তন, ইনপুট বৈচিত্র্য এবং নিয়ন্ত্রণ-লুপ আচরণের জন্য যথেষ্ট মার্জিন সহ এই শীর্ষ বর্তমানটি পরিচালনা করতে হবে। 5 A গড় লোডে উপযুক্ত দেখায় এমন একটি অংশ উপযুক্ত নাও হতে পারে যদি স্বাভাবিক ক্রিয়াকলাপের সময় এর সর্বোচ্চ কারেন্ট 6.5 A এ পৌঁছায়। ### উচ্চ কম্পাঙ্কে কোর লস দেখা দিতে পারে তামার ক্ষয় শুধুমাত্র গরম করার সমস্যার অংশ। প্রতিটি সুইচিং চক্রের সময় চৌম্বকীয় কোর শক্তি হারায়। মূল ক্ষতি ফ্রিকোয়েন্সি, ফ্লাক্স সুইং, মূল উপাদান, তাপমাত্রা এবং তরঙ্গরূপের উপর নির্ভর করে। একটি 100 kHz কনভার্টারের জন্য নির্বাচিত একটি সূচনাকারী 1 MHz ডিজাইনে একইভাবে কাজ নাও করতে পারে। শারীরিক আকার আকর্ষণীয় দেখাতে পারে, তবে ছোট অংশে উচ্চ তাপমাত্রা বৃদ্ধি বা কম বর্তমান ক্ষমতা থাকতে পারে। এটি উপলব্ধ হলে আমি প্রস্তুতকারকের ক্ষতির ডেটা পরীক্ষা করি৷ যদি ডেটাশিট শুধুমাত্র সীমিত তথ্য দেয়, আমি একটি পরীক্ষা সার্কিট তৈরি করি যা উদ্দেশ্যযুক্ত সুইচিং ফ্রিকোয়েন্সি, ইনপুট ভোল্টেজ, আউটপুট ভোল্টেজ এবং লোড কারেন্টের সাথে মেলে। ### শিল্ডিং শব্দকে প্রভাবিত করে একটি অরক্ষিত আবেশক আরও চৌম্বকীয় ফুটো তৈরি করতে পারে। সেই ক্ষেত্রটি আশেপাশের ট্রেস, সেন্সর, অডিও সার্কিট বা যোগাযোগ লাইনের সাথে যুক্ত হতে পারে। এই সমস্যাটি প্রায়শই দেখা যায়: - একটি অ্যানালগ পরিমাপে গোলমাল - একটি রেডিও বিভাগে হস্তক্ষেপ - কাছাকাছি যান্ত্রিক অংশ থেকে শ্রবণযোগ্য শব্দ - সম্মতি পরীক্ষার সময় উচ্চ নির্গমন একটি রক্ষিত অংশ চৌম্বকীয় সংযোগ হ্রাস করতে পারে, তবে এটির জন্য উপযুক্ত স্যাচুরেশন এবং তাপীয় রেটিং প্রয়োজন৷ আমি সুইচিং লুপটি ছোট রাখি, ইনডাক্টরটিকে সুইচিং নোডের কাছাকাছি রাখি এবং পাওয়ার স্টেজের নীচে সংবেদনশীল সিগন্যাল ট্রেসগুলিকে রাউটিং এড়াই৷ লেআউট একটি অনুপযুক্ত সূচনাকারী মেরামত করতে পারে না, এবং একটি উপযুক্ত প্রবর্তক একটি দুর্বল বিন্যাস সম্পূর্ণরূপে সংশোধন করতে পারে না। ### একটি ব্যবহারিক পরীক্ষার প্রক্রিয়া আমি একটি সাধারণ ক্রম ব্যবহার করি যখন পাওয়ার স্টেজ অপ্রত্যাশিত আচরণ দেখায়। অপারেটিং পয়েন্ট চেক করুন ইনপুট ভোল্টেজ, আউটপুট ভোল্টেজ, লোড কারেন্ট, স্যুইচিং ফ্রিকোয়েন্সি, পরিবেষ্টিত তাপমাত্রা এবং অপারেটিং মোড রেকর্ড করুন। পালস-স্কিপিং মোডে চলমান একটি কনভার্টার একটি নির্দিষ্ট ফ্রিকোয়েন্সিতে চলমান একটি থেকে ভিন্নভাবে আচরণ করতে পারে। ইনডাক্টর কারেন্ট পরিমাপ করুন উপযুক্ত ব্যান্ডউইথ সহ একটি কারেন্ট প্রোব বা কম-মূল্যের সেন্স রেসিস্টর ব্যবহার করুন। পিক কারেন্ট, রিপল আকৃতি এবং অনিয়মিত নিয়ন্ত্রণ আচরণের লক্ষণগুলি সন্ধান করুন। কারেন্টের অধীনে ইন্ডাকট্যান্স তুলনা করুন কম কারেন্টে অংশটি পরিমাপ করুন, তারপর প্রত্যাশিত অপারেটিং কারেন্টের কাছাকাছি এর আচরণের তুলনা করুন। একটি বড় ড্রপ প্রস্তাব করে যে নির্বাচিত উপাদানটি সম্পৃক্ততার দিকে আসতে পারে। তাপমাত্রা পরিমাপ করুন থার্মোকলটি ইন্ডাকটর বডিতে রাখুন, শুধুমাত্র কাছের PCB কপারে নয়। ফলাফল বিচার করার আগে বোর্ডকে একটি স্থিতিশীল তাপমাত্রায় পৌঁছানোর অনুমতি দিন। অন্য অংশের তুলনা করুন অনুরূপ নামমাত্র ইন্ডাকট্যান্স সহ একটি ইন্ডাকটর ব্যবহার করুন কিন্তু কম DCR, উচ্চতর স্যাচুরেশন কারেন্ট, বা একটি ভিন্ন মূল নকশা। বৈদ্যুতিক অবস্থা অপরিবর্তিত রাখুন। লহর বা তাপমাত্রার একটি স্পষ্ট পরিবর্তন প্রকাশ করতে পারে যে আসল অংশটি দোষে অবদান রাখছিল কিনা। লেআউটটি পরিদর্শন করুন সুইচ, ডায়োড বা MOSFET, ইন্ডাক্টর এবং আউটপুট ক্যাপাসিটরের মধ্যে দূরত্ব পরীক্ষা করুন। দীর্ঘ তামার পাথগুলি পরজীবী আবেশ যোগ করে এবং ভোল্টেজ স্পাইক তৈরি করতে পারে যা একটি সূচনাকারী সমস্যার মতো দেখায়। ### একটি সাধারণ ডিজাইনের উদাহরণ ধরুন আমি একটি 4 A লোডের জন্য 12 V থেকে 5 V বক কনভার্টার ডিজাইন করি। গণনাটি একটি 10 ​​µH ইন্ডাক্টর দেয়, তাই আমি একটি 5 A শিরোনাম রেটিং সহ একটি কমপ্যাক্ট অংশ নির্বাচন করি৷ পরীক্ষার সময়, আউটপুট 5 V এ পৌঁছায়, তবে প্রবর্তক তাপমাত্রা দ্রুত বৃদ্ধি পায়। রিপলও অনুমান করা সিমুলেশনের চেয়ে বেশি। সমস্যাটি 5 A রেটিং এবং প্রকৃত অপারেটিং অবস্থার মধ্যে পার্থক্য থেকে আসতে পারে। যদি রেটিংটি তাপমাত্রা বৃদ্ধির সীমার উপর ভিত্তি করে হয়, তাহলে উপাদানটি ইতিমধ্যেই সেই সীমার কাছাকাছি হতে পারে। যদি স্যাচুরেশন কারেন্ট কনভার্টারের পিক কারেন্টের সামান্য উপরে থাকে, তাহলে কার্যকর ইন্ডাকট্যান্স লোড পিকের সময় পড়ে যেতে পারে। একজন ভালো প্রার্থীর একই নামমাত্র প্রবর্তন, নিম্ন ডিসিআর এবং উচ্চতর বর্তমান মার্জিন থাকতে পারে। এটি আরও বোর্ডের জায়গা দখল করতে পারে। সেই ট্রেড-অফ যুক্তিসঙ্গত হতে পারে যদি এটি তাপ কমায় এবং নিয়ন্ত্রণ উন্নত করে। ### আমি কীভাবে একটি প্রতিস্থাপন চয়ন করি আমি একটি সারণীতে নিম্নলিখিত ডেটা তুলনা করি: - নামমাত্র ইন্ডাকট্যান্স - ইন্ডাকট্যান্স সহনশীলতা - DCR - স্যাচুরেশন কারেন্ট এবং পরীক্ষার অবস্থা - তাপমাত্রা-বৃদ্ধি বর্তমান - মূল উপাদান - রক্ষা করা বা অরক্ষিত নির্মাণ - প্যাকেজ মাত্রা - অপারেটিং তাপমাত্রা পরিসীমা - রেটেড ফ্রিকোয়েন্সি বা ক্ষতির ডেটা আমি উপরের অংশে রূপান্তরকারী অংশ ডিজাইনের জন্যও পরীক্ষা করি। একটি DC-DC রূপান্তরকারীর জন্য একটি পাওয়ার ইন্ডাক্টর একটি RF ফিল্টার, অডিও সার্কিট, বা উচ্চ-ফ্রিকোয়েন্সি রেজোন্যান্ট নেটওয়ার্কের জন্য সঠিক পছন্দ নাও হতে পারে। সর্বনিম্ন-খরচ বা ক্ষুদ্রতম উপাদান সর্বদা সম্পূর্ণ ডিজাইনের জন্য সর্বনিম্ন-খরচের পছন্দ নয়। একটি গরম ইন্ডাক্টর পরীক্ষার সময় বাড়াতে পারে, অতিরিক্ত বায়ুপ্রবাহের প্রয়োজন এবং পরবর্তী লেআউট পরিবর্তনগুলি তৈরি করতে পারে। একটি ভাল সূচনাকারীর বৈদ্যুতিক চাপ, তাপীয় অবস্থা, ফ্রিকোয়েন্সি এবং উপলব্ধ স্থানের সাথে মেলে। আমি মুদ্রিত ইন্ডাকট্যান্স মানটিকে শুরুর বিন্দু হিসাবে বিবেচনা করি, সম্পূর্ণ নির্বাচন প্রক্রিয়া নয়। যখন একটি পাওয়ার কনভার্টার কম পারফর্ম করে, আমি শুধুমাত্র কন্ট্রোলার বা MOSFET এর দিকে তাকাই না। সূচনাকারী একই সময়ে বর্তমান তরঙ্গরূপ, তাপ স্তর, শব্দ আচরণ এবং নিয়ন্ত্রণ মার্জিন পরিবর্তন করতে পারে। স্যাচুরেশন ডেটা, ডিসিআর, পিক কারেন্ট এবং তাপীয় কার্যকারিতা পরীক্ষা করার জন্য কয়েক মিনিট ব্যয় করা একটি ছোট চৌম্বকীয় উপাদানের ভিতরে লুকানো ত্রুটির জন্য দীর্ঘ অনুসন্ধান প্রতিরোধ করতে পারে।

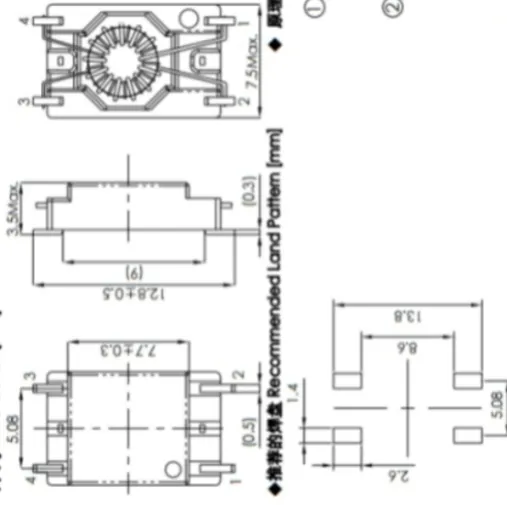

একটি কম দামের প্রবর্তক উপকরণের বিল কমাতে একটি স্মার্ট উপায়ের মতো দেখতে পারে। আমি দেখেছি প্রকৌশলীরা এই পছন্দটি করেন যখন একটি প্রকল্প ব্যয়ের চাপে থাকে, একজন সরবরাহকারী দ্রুত প্রতিস্থাপনের প্রস্তাব দেয়, বা বৈদ্যুতিক নকশায় যথেষ্ট সহনশীলতা থাকে বলে মনে হয়। ক্রয় মূল্য খরচের মাত্র একটি অংশ। একটি সূচনাকারী যা কয়েক সেন্ট সঞ্চয় করে তা উচ্চতর ক্ষতি, অস্থির পাওয়ার আউটপুট, অতিরিক্ত পরীক্ষার কাজ, উত্পাদন বিলম্ব বা ফিল্ড রিটার্ন তৈরি করতে পারে। প্রাথমিক বেঞ্চ পরীক্ষার সময় সমস্যাটি নাও দেখা যেতে পারে। পণ্যটি ঘন্টার পর ঘন্টা চলার পরে, উচ্চ তাপমাত্রায় পৌঁছানোর বা ভিন্ন লোডের সম্মুখীন হওয়ার পরে এটি প্রদর্শিত হতে পারে। সেখানেই শুরু হয় লুকানো খরচ। একটি সস্তা সূচনাকারীর সার্কিটের প্রয়োজনের তুলনায় কম রেটেড কারেন্ট থাকতে পারে। যখন কারেন্ট বেড়ে যায়, কোরটি স্যাচুরেশনে যেতে পারে। তখন ইন্ডাকট্যান্স কমে যায়, রিপল কারেন্ট বৃদ্ধি পায় এবং সুইচিং সার্কিট আরও চাপের মধ্যে চলতে পারে। আমি একা মূল্য দ্বারা একটি প্রবর্তক বিচার না. আমি সম্পূর্ণ পণ্যকে প্রভাবিত করে এমন বৈদ্যুতিক এবং যান্ত্রিক বিবরণ পরীক্ষা করি। মূল ডেটার মধ্যে রয়েছে: - ইন্ডাকট্যান্স মান এবং সহনশীলতা - রেট করা বর্তমান - স্যাচুরেশন কারেন্ট - তাপমাত্রা বৃদ্ধি বর্তমান - DC প্রতিরোধ - মূল উপাদান - অপারেটিং তাপমাত্রা পরিসীমা - ঢালযুক্ত বা অরক্ষিত নির্মাণ - প্যাকেজের আকার এবং উচ্চতা - সোল্ডারিং এবং বোর্ড সমাবেশের প্রয়োজনীয়তা - সরবরাহকারীর গুণমান রেকর্ডগুলি এই মানগুলি বর্ণনা করে যে অংশটি সার্কিটের ভিতরে কীভাবে আচরণ করে৷ একটি পণ্য পৃষ্ঠা যা শুধুমাত্র "10 µH" দেখায় তা আমাকে যথেষ্ট বলে না। একটি সাধারণ ভুল হল ডিসি প্রতিরোধ উপেক্ষা করার সময় ইন্ডাকট্যান্স এবং প্যাকেজের আকার দ্বারা ইন্ডাক্টর তুলনা করা। ডিসি প্রতিরোধের পরিবাহী ক্ষতি প্রভাবিত করে। একটি উচ্চ প্রতিরোধ ক্ষমতা তাপে আরও বৈদ্যুতিক শক্তিকে পরিণত করতে পারে। বিদ্যুতের ক্ষতি অনুমান করা যেতে পারে: P = I² × DCR 2 A এ, 0.08 ওহম DCR সহ একটি আবেশক প্রায় 0.32 ওয়াট তামার ক্ষয় উৎপন্ন করে। 0.03 ওহম DCR সহ একটি বিকল্প একই কারেন্টে প্রায় 0.12 ওয়াট উৎপন্ন করে। দামের পার্থক্য ছোট হতে পারে। তাপীয় পার্থক্য ঘের, ফ্যানের প্রয়োজনীয়তা, উপাদানের জীবন এবং পণ্যের কার্যকারিতাকে প্রভাবিত করতে পারে। আমি একবার একটি পাওয়ার বোর্ড পর্যালোচনা করেছি যেখানে নির্বাচিত প্রবর্তক একটি সংক্ষিপ্ত বেঞ্চ পরীক্ষা পাস করেছে। একটি দীর্ঘ পরীক্ষার সময়, প্রবর্তকটি প্রত্যাশার চেয়ে অনেক বেশি উষ্ণ হয়ে ওঠে। কনভার্টারটি এখনও কাজ করেছে, কিন্তু আউটপুট রিপল বৃদ্ধি পেয়েছে এবং কাছাকাছি উপাদানগুলিও উত্তপ্ত হয়েছে। দলটিকে তাপীয় পরীক্ষার পুনরাবৃত্তি করতে হয়েছিল, পিসিবি বিন্যাস পরীক্ষা করতে হয়েছিল এবং অন্য অংশের মূল্যায়ন করতে হয়েছিল। প্রাথমিক সঞ্চয় প্রকৌশল ঘন্টা এবং বিলম্ব উত্পাদন কাজের মাধ্যমে অদৃশ্য হয়ে গেছে। স্যাচুরেশন কারেন্ট ঘনিষ্ঠ মনোযোগের দাবি রাখে। একটি কনভার্টারের স্বাভাবিক অপারেটিং কারেন্ট 2 A হতে পারে কিন্তু 3 A বা তার বেশি ছোট শিখর অনুভব করতে পারে। যদি নির্বাচিত আবেশক সর্বোচ্চ স্রোতের কাছাকাছি পরিপূর্ণ হয়, তবে এর কার্যকরী আবেশ তীব্রভাবে হ্রাস পেতে পারে। ফলাফলের মধ্যে অন্তর্ভুক্ত থাকতে পারে: - উচ্চতর রিপল কারেন্ট - বৃহত্তর সুইচ স্ট্রেস - আউটপুট ভোল্টেজের ভিন্নতা - শ্রবণযোগ্য শব্দ - অতিরিক্ত তাপ - সুরক্ষা ইভেন্ট বা শাটডাউন আমি শুধুমাত্র গড় স্রোতের উপর নির্ভর না করে বর্তমান তরঙ্গরূপ পরীক্ষা করি। লোড পরিবর্তন, স্টার্টআপ, মোটর চলাচল, চার্জিং চক্র এবং ছোট ক্ষণস্থায়ী ঘটনাগুলি সবই গুরুত্বপূর্ণ। তাপমাত্রাও প্রবর্তক কর্মক্ষমতা পরিবর্তন করে। ঘরের তাপমাত্রায় কাজ করে এমন একটি উপাদান সিল করা ঘেরের ভিতরে ভিন্নভাবে আচরণ করতে পারে। আশেপাশের MOSFET, ট্রান্সফরমার, প্রতিরোধক এবং তাপের উৎস স্থানীয় তাপমাত্রা বাড়ায়। ইন্ডাক্টরের রেট করা স্রোত একটি নির্দিষ্ট তাপমাত্রা বৃদ্ধির উপর ভিত্তি করে হতে পারে, সীমাহীন অপারেশনের উপর নয়। এই কারণে, আমি বোর্ডের প্রকৃত তাপমাত্রার অবস্থার সাথে অংশটির বর্তমান রেটিং তুলনা করি। শিল্প সরঞ্জাম, বহিরঙ্গন সরঞ্জাম, আলো, বা ব্যাটারি সিস্টেমে ব্যবহৃত একটি পণ্যের জন্য একটি ছোট ইনডোর ডিভাইসের চেয়ে বিস্তৃত পরিসরের প্রয়োজন হতে পারে। শারীরিক নকশা আরেকটি লুকানো খরচ তৈরি করে। একটি কম খরচের বিকল্পের একই ইন্ডাকট্যান্স থাকতে পারে কিন্তু একটি ভিন্ন পদচিহ্ন, উচ্চতা, পিন লেআউট বা চৌম্বক ক্ষেত্রের প্যাটার্ন। এটি হতে পারে: - PCB পরিবর্তন - নতুন টুলিং বা স্টেনসিলের কাজ - প্লেসমেন্ট সমস্যা - ক্লিয়ারেন্স সমস্যা - আরও ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ পরীক্ষা - ছোট ব্যাচে ম্যানুয়াল সমাবেশ একটি ঢালযুক্ত সূচনা একটি কমপ্যাক্ট পাওয়ার ডিজাইনে চৌম্বকীয় সংযোগ কমাতে পারে। একটি অরক্ষিত অংশের দাম কম হতে পারে, তবুও এটি সেন্সর, যোগাযোগ লাইন বা অডিও সার্কিটের কাছাকাছি শব্দ তৈরি করতে পারে। সঠিক পছন্দ বোর্ড লেআউট এবং সংবেদনশীল সংকেত অবস্থানের উপর নির্ভর করে। সরবরাহকারীর সামঞ্জস্যতা মোট খরচকেও প্রভাবিত করে। একই মুদ্রিত স্পেসিফিকেশন সহ দুটি অংশ বিভিন্ন উত্পাদন লট জুড়ে একইভাবে কাজ নাও করতে পারে। আমি পরিষ্কার ডেটাশিট, পরীক্ষার শর্ত, নমুনা ট্রেসেবিলিটি, গুণমানের রেকর্ড এবং একটি স্থিতিশীল সরবরাহ পরিকল্পনা খুঁজছি। যদি সরবরাহকারী বর্তমান রেটিং কিভাবে পরিমাপ করা হয়েছে তা ব্যাখ্যা করতে না পারে, আমি যত্ন সহকারে সংখ্যা ব্যবহার করি। এর অর্থ এই নয় যে সস্তার সূচনাকারী সর্বদা অনুপযুক্ত। একটি কম খরচের অংশ ভালভাবে কাজ করতে পারে যখন সার্কিটে পরিমিত বর্তমান, স্থিতিশীল তাপমাত্রা, পর্যাপ্ত ডিজাইন মার্জিন এবং একটি সরবরাহকারী যা সামঞ্জস্যপূর্ণ গুণমান বজায় রাখে। সমস্যা নিজেই মূল্য নয়। সমস্যা হল আবেদন চেক করার আগে মূল্য দ্বারা নির্বাচন করা. একটি ব্যবহারিক নির্বাচন প্রক্রিয়া এইরকম দেখতে পারে: 1. প্রকৃত অপারেটিং কারেন্ট এবং পিক কারেন্ট পরিমাপ করুন। 2. সর্বোচ্চ প্রত্যাশিত পরিবেষ্টিত এবং বোর্ডের তাপমাত্রা রেকর্ড করুন। 3. বর্তমান তরঙ্গরূপের সাথে স্যাচুরেশন কারেন্টের তুলনা করুন। 4. ডিসিআর পরীক্ষা করুন এবং তামার ক্ষতি অনুমান করুন। 5. রিপল কারেন্ট এবং কনভার্টার স্যুইচিং অবস্থা পর্যালোচনা করুন। 6. পদচিহ্ন, উচ্চতা, মাউন্টিং পদ্ধতি এবং ক্লিয়ারেন্স নিশ্চিত করুন। 7. স্টার্টআপ, সর্বোচ্চ লোড, দীর্ঘ-সময়ের লোড এবং তাপীয় অবস্থার অধীনে অংশটি পরীক্ষা করুন। 8. যখন প্রকল্পটি ভলিউম উৎপাদনে প্রবেশ করে তখন একাধিক প্রোডাকশন লটের নমুনার তুলনা করুন। 9. পরীক্ষা, PCB কাজ, সমাবেশ, প্রকৌশল সময় এবং সম্ভাব্য রিটার্ন সহ একটি পরিবর্তনের মোট খরচ গণনা করুন। আমি প্রোটোটাইপ সিদ্ধান্তগুলিকে উৎপাদন সিদ্ধান্ত থেকে আলাদা করার পরামর্শ দিই। একটি প্রোটোটাইপ সার্কিট ধারণা নিশ্চিত করতে একটি উপলব্ধ সূচনাকারী ব্যবহার করতে পারে। মুক্তির আগে, নির্বাচিত অংশটি বৈদ্যুতিক, তাপীয়, যান্ত্রিক এবং সরবরাহ পরীক্ষায় উত্তীর্ণ হওয়া উচিত। মোট খরচ একটি সাধারণ মডেলের মাধ্যমে দেখা যেতে পারে: মোট খরচ = অংশ মূল্য + নকশা কাজ + পরীক্ষা + উৎপাদন প্রভাব + পরিষেবা ঝুঁকি সূত্রটি নিখুঁত হতে হবে না। এটি ক্রয় এবং প্রকৌশল দলকে একই সমস্যা নিয়ে আলোচনা করতে সহায়তা করে। যে অংশটির দাম $0.05 কম তা সস্তা নাও হতে পারে যদি এটি কয়েক ঘন্টার সমস্যা সমাধান বা বোর্ড সংশোধন করতে বাধ্য করে। যখন আমি উদ্ধৃতি তুলনা করি, আমি সরবরাহকারীদের প্রধান রেটিংগুলির পিছনে পরীক্ষার শর্তগুলি প্রদান করতে বলি৷ আমি অনুমোদিত বিকল্প, উৎপাদন ক্ষমতা, লিড টাইম, লট কন্ট্রোল এবং পরিবর্তনের বিজ্ঞপ্তি সম্পর্কেও জিজ্ঞাসা করি। এই প্রশ্নগুলি প্রায়শই পার্থক্যগুলি প্রকাশ করে যা একটি মৌলিক মূল্য সারণীতে দৃশ্যমান নয়। আমার দৃষ্টিভঙ্গি সহজ: একটি সূচনাকারীকে পাওয়ার সিস্টেমের অংশ হিসাবে নির্বাচন করা উচিত, একটি বিচ্ছিন্ন লাইন আইটেম হিসাবে নয়। সর্বোত্তম ক্রয়ের সিদ্ধান্ত মূল্য, বৈদ্যুতিক আচরণ, তাপ, বিন্যাস, সরবরাহের স্থিতিশীলতা এবং পরীক্ষার প্রচেষ্টার ভারসাম্য বজায় রাখে। একটি কম ইউনিট মূল্য একটি সুস্থ নকশা সমর্থন করতে পারে যখন অংশটি অ্যাপ্লিকেশনের সাথে মেলে। এটি পরিহারযোগ্য খরচও তৈরি করতে পারে যখন নির্বাচন বর্তমান শিখর, তাপমাত্রা, ক্ষতি, বা উৎপাদনের চাহিদা উপেক্ষা করে। একটি সস্তা সূচনাকারীকে অনুমোদন করার আগে, আমি একটি প্রশ্ন জিজ্ঞাসা করি: এই পছন্দের মূল্য কি হবে যদি অংশটি প্রথম পরীক্ষায় উত্তীর্ণ হয় কিন্তু পরে উৎপাদন বা পরিষেবাতে ব্যর্থ হয়? উত্তরটি দেখাতে সাহায্য করে যে সঞ্চয়টি আসল নাকি ক্রয় অর্ডারে দৃশ্যমান।

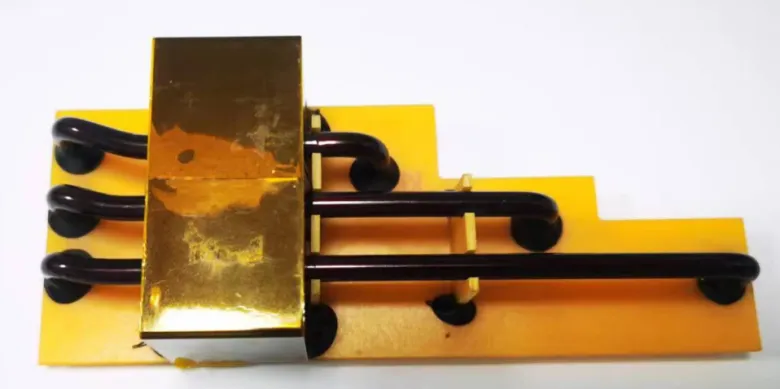

একটি পাওয়ার সিস্টেম কাগজে সুস্থ দেখতে পারে এবং এখনও শব্দ, তাপ, ভোল্টেজের লহর, বা অস্থির অপারেশন দেখায়। যখন এটি ঘটে, আমি একা নিয়ামক পরীক্ষা করি না। আমি প্রবর্তক পরীক্ষা. প্রবর্তক বর্তমান প্রবাহ, শক্তি সঞ্চয়, তাপ, দক্ষতা, এবং ইলেক্ট্রোম্যাগনেটিক শব্দ প্রভাবিত করে। ভুল মান সহ একটি অংশ বড় লহর সৃষ্টি করতে পারে। কম স্যাচুরেশন কারেন্ট সহ একটি অংশ লোড পরিবর্তনের সময় নিয়ন্ত্রণ হারাতে পারে। উচ্চ প্রতিরোধের একটি অংশ দরকারী শক্তিকে তাপে পরিণত করতে পারে। সমস্যাটি সবসময় ডিজাইনের ত্রুটি নয়। নির্বাচিত সূচনাকারী একটি হালকা-লোড পরীক্ষার সময় কাজ করতে পারে কিন্তু সিস্টেমটি তার স্বাভাবিক অপারেটিং কারেন্টে পৌঁছে গেলে ব্যর্থ হয়। প্রবর্তকটির মনোযোগের প্রয়োজন এমন লক্ষণ আমি সাধারণত এই লক্ষণগুলি সন্ধান করি: - আউটপুট ভোল্টেজের লহর নকশা লক্ষ্যের চেয়ে বেশি। - স্বাভাবিক অপারেশনের সময় ইন্ডাক্টর গরম হয়ে যায়। - রূপান্তরকারী একটি গুঞ্জন বা হুইনের শব্দ করে। - লোড বৃদ্ধির সময় আউটপুট ভোল্টেজ কমে যায়। - কারেন্ট বাড়ার সাথে সাথে দক্ষতা কমে যায়। - একটি মোটর, ডিসপ্লে, রেডিও মডিউল বা প্রসেসর শুরু হলে সিস্টেম রিসেট হয়৷ - লোড ভারী হয়ে গেলে স্যুইচিং তরঙ্গরূপ পরিবর্তিত হয়। এই লক্ষণগুলি বিভিন্ন উত্স থেকে আসতে পারে, তাই আমি সার্কিট পরিমাপ না করেই সূচনাকারী প্রতিস্থাপন এড়াই। সূচনাকারী জড়িত হতে পারে, কিন্তু সুইচিং ফ্রিকোয়েন্সি, ইনপুট ভোল্টেজ, ক্যাপাসিটর নির্বাচন, বিন্যাস এবং নিয়ন্ত্রণ লুপ কর্মক্ষমতা প্রভাবিত করে। ইন্ডাকট্যান্স ভ্যালু চেক করুন ইনডাক্ট্যান্স ভ্যালু নিয়ন্ত্রণ করে প্রতিটি সুইচিং সাইকেলে বর্তমানের কতটা পরিবর্তন হয়। একটি সরলীকৃত সম্পর্ক হল: ΔI = V × টন / L একটি উচ্চতর ইন্ডাকট্যান্স সাধারণত একই অবস্থার অধীনে নিম্নতর প্রবাহ উৎপন্ন করে। একটি কম আবেশ বৃহত্তর লহর তৈরি করে এবং সুইচ এবং ক্যাপাসিটারের উপর চাপ বাড়াতে পারে। যখন আমি একটি ডিজাইন পরীক্ষা করি, তখন আমি নির্বাচিত মানটিকে রূপান্তরকারী প্রস্তুতকারকের প্রস্তাবিত পরিসরের সাথে তুলনা করি। আমি সর্বনিম্ন ইনপুট ভোল্টেজ এবং সর্বোচ্চ লোড কারেন্টে প্রত্যাশিত লহর গণনা করি। সেই অপারেটিং পয়েন্টটি প্রায়ই একটি সাধারণ বেঞ্চ পরীক্ষার চেয়ে বেশি চাপ তৈরি করে। "10 µH" চিহ্নিত একটি ইন্ডাক্টর তার রেট করা কারেন্টে 10 µH বজায় রাখতে পারে না। কোর সম্পৃক্ততার কাছে আসার সাথে সাথে এর কার্যকরী আবেশ কমে যেতে পারে। ডেটা শীট বক্ররেখা একা মুদ্রিত মানের চেয়ে বেশি গুরুত্বপূর্ণ। স্যাচুরেশন কারেন্ট চেক করুন স্যাচুরেশন কারেন্ট হল সবচেয়ে সাধারণ পয়েন্টগুলির মধ্যে একটি যা মানুষ মিস করে। যখন কোর পরিপূর্ণ হতে শুরু করে, তখন আবেশ কমে যায়। কারেন্ট তখন দ্রুত বাড়তে পারে, যা তাপ বাড়াতে পারে এবং ভোল্টেজের অস্থিরতা তৈরি করতে পারে। সঠিক সংজ্ঞা প্রস্তুতকারকের দ্বারা পরিবর্তিত হয়, তাই আমি পরীক্ষার শর্তটি সাবধানে পড়ি। কিছু সরবরাহকারী স্যাচুরেশন কারেন্টকে ইন্ডাকট্যান্সের শতকরা হার দ্বারা সংজ্ঞায়িত করে। অন্যরা বর্তমানের একটি সেট পরিবর্তন ব্যবহার করে। আমি সূচনাকারীর স্যাচুরেশন রেটিং এর সাথে প্রত্যাশিত শিখর বর্তমানের তুলনা করি: Ipeak = Iout + ΔI / 2 নির্বাচিত অংশের স্টার্টআপ, লোড পরিবর্তন, ইনপুট পরিবর্তন এবং তাপমাত্রার জন্য যথেষ্ট মার্জিন প্রয়োজন। একটি নকশা যা 25 ডিগ্রি সেলসিয়াসে কাজ করে তা উচ্চ তাপমাত্রায় একটি সিল করা ঘেরের ভিতরে ভিন্নভাবে আচরণ করতে পারে। তাপমাত্রা বৃদ্ধি পরীক্ষা করুন প্রবর্তকের ডিসি প্রতিরোধ, প্রায়শই ডিসিআর হিসাবে তালিকাভুক্ত, পরিবাহী ক্ষতিকে প্রভাবিত করে। একটি সাধারণ অনুমান হল: P ≈ I² × DCR এই অনুমানটি প্রতিটি AC ক্ষতি অন্তর্ভুক্ত করে না, তবে এটি দেখাতে সাহায্য করে কেন একটি ছোট প্রতিরোধের পরিবর্তন গরমকে প্রভাবিত করতে পারে। যদি সূচনাকারী 5 A বহন করে, 10 mΩ থেকে 20 mΩ বৃদ্ধি আনুমানিক তামার ক্ষতিকে 0.25 W থেকে 0.5 W এ পরিবর্তন করে। সিস্টেমটি একটি স্থিতিশীল অপারেটিং অবস্থায় পৌঁছানোর পরে আমি অংশটি পরিমাপ করি। আমি সর্বোচ্চ প্রত্যাশিত লোডও পরীক্ষা করি, শুধুমাত্র গড় লোডই নয়। পণ্যের ভিতরের তাপমাত্রা ঘরের তাপমাত্রার চেয়ে বেশি হতে পারে, তাই আমি উপাদানটির রেট করা অপারেটিং পরিসীমা এবং ডিরেটিং নির্দেশিকা পরীক্ষা করি। ফিজিকাল সাইজ এবং লেআউট চেক করুন একটি বড় ইনডাক্টর স্বয়ংক্রিয়ভাবে সঠিক পছন্দ নয়। এর পদচিহ্ন, উচ্চতা, শিল্ডিং, থার্মাল পাথ এবং প্যাড ডিজাইন অবশ্যই সার্কিটের সাথে মানানসই হবে। বৈদ্যুতিক মান সঠিক থাকলেও দুর্বল বসানো শব্দ বাড়িয়ে তুলতে পারে। আমি হাই-কারেন্ট সুইচিং লুপ কমপ্যাক্ট রাখি এবং কনভার্টার লেআউট গাইড অনুযায়ী ইন্ডাক্টর রাখি। দীর্ঘ ট্রেস পরজীবী প্রতিরোধ এবং আবেশ যোগ করতে পারে। তারা বিকিরণ করা শব্দ বৃদ্ধি করতে পারে। একটি শিল্ডড পাওয়ার ইনডাক্টর প্রায়ই সেন্সর, অডিও সার্কিট, ওয়্যারলেস মডিউল এবং ডিসপ্লে তারের কাছাকাছি চৌম্বকীয় হস্তক্ষেপ কমাতে সাহায্য করে। এটি প্রতিটি শব্দের উত্সকে সরিয়ে দেয় না, তাই আমি এখনও সম্পূর্ণ বর্তমান পথটি পর্যালোচনা করি। একটি বাস্তব উদাহরণ আমি একবার একটি ছোট বক কনভার্টার পর্যালোচনা করেছিলাম যা একটি প্রসেসর বোর্ড সরবরাহ করেছিল। আউটপুট ভোল্টেজ হালকা লোডে স্থিতিশীল দেখায়। যখন প্রসেসর একটি ভারী কাজ শুরু করে, তখন ভোল্টেজ কমে যায় এবং ইন্ডাক্টর গরম হয়ে যায়। নির্বাচিত অংশের প্রস্তাবিত ইন্ডাকট্যান্স মান ছিল, কিন্তু এর স্যাচুরেশন কারেন্ট কনভার্টারের সর্বোচ্চ কারেন্টের কাছাকাছি ছিল। লোড পদক্ষেপের সময় কার্যকর আবেশ কমে গেছে। ফলাফল ছিল উচ্চতর লহর এবং অতিরিক্ত তাপ। সংশোধনে তিনটি চেক জড়িত ছিল: 1. সর্বনিম্ন ইনপুট ভোল্টেজে পিক ইনডাক্টর কারেন্ট গণনা করুন। 2. প্রত্যাশিত তাপমাত্রায় স্যাচুরেশন বক্ররেখার সাথে সেই মানটির তুলনা করুন। 3. একই লোড পদক্ষেপের সাথে নতুন অংশ পরীক্ষা করুন এবং লহর, তাপমাত্রা এবং দক্ষতা পরিমাপ করুন। প্রতিস্থাপন একটি উচ্চ বর্তমান রেটিং এবং নিম্ন DCR সঙ্গে একটি অনুরূপ আবেশ মান ব্যবহার করা হয়েছে. ফলাফল আরও স্থিতিশীল ছিল, কিন্তু লেআউট এবং আউটপুট ক্যাপাসিটারগুলির এখনও পরীক্ষার প্রয়োজন ছিল। একটি উপাদান পরিবর্তন একটি সম্পূর্ণ বৈধতা চেক প্রতিস্থাপন করা উচিত নয়. একটি সাধারণ নির্বাচন প্রক্রিয়া আমি একটি সূচনাকারী পর্যালোচনা করার সময় এই আদেশটি ব্যবহার করি: 1. ইনপুট ভোল্টেজ, আউটপুট ভোল্টেজ, স্যুইচিং ফ্রিকোয়েন্সি, লোড পরিসীমা এবং অপারেটিং তাপমাত্রা নির্ধারণ করুন। 2. গড় এবং পিক ইন্ডাক্টর কারেন্ট গণনা করুন। 3. সবচেয়ে কঠিন অপারেটিং পয়েন্টে রিপল কারেন্ট অনুমান করুন। 4. আবেশ সহনশীলতা এবং ডিসি পক্ষপাত আচরণ পরীক্ষা করুন। 5. গণনাকৃত পিক কারেন্টের সাথে স্যাচুরেশন কারেন্টের তুলনা করুন। 6. আরএমএস কারেন্ট এবং তাপমাত্রা বৃদ্ধি পরীক্ষা করুন। 7. ডিসিআর, মূল ক্ষতির ডেটা, প্যাকেজের আকার এবং লেআউটের প্রয়োজনীয়তা পর্যালোচনা করুন। 8. টেস্ট স্টার্টআপ, লোড পদক্ষেপ, স্বল্প-সময়ের ওভারলোড শর্তাবলী, এবং স্থির-রাষ্ট্র অপারেশন। সঠিক প্রবর্তক শুধুমাত্র আবেশ মান দ্বারা নির্বাচিত হয় না। বর্তমান রেটিং, স্যাচুরেশন আচরণ, প্রতিরোধ, তাপ, আকার, শব্দ এবং বিন্যাস সবই সিস্টেমের কর্মক্ষমতা প্রভাবিত করে। যখন একটি পাওয়ার সার্কিট রিপল বা তাপীয় সমস্যা দেখায়, তখন আমি ইন্ডাক্টরটিকে পুরো শক্তি পথের অংশ হিসাবে বিবেচনা করি। একটি পরিমাপ করা ফলাফল লেবেলের উপর ভিত্তি করে অনুমানের চেয়ে বেশি কার্যকর। প্রকৃত ভোল্টেজ, কারেন্ট, ফ্রিকোয়েন্সি এবং তাপমাত্রার অবস্থার অধীনে কম্পোনেন্ট চেক করা ইন্ডাকটর সিস্টেমটিকে ধরে রেখেছে কিনা সে সম্পর্কে একটি পরিষ্কার উত্তর দেয়। আমরা শিল্প ক্ষেত্রে ব্যাপক অভিজ্ঞতা আছে. পেশাদার পরামর্শের জন্য আমাদের সাথে যোগাযোগ করুন: অ্যামি উ: amy.wu@ihuagroup.com/WhatsApp +8613612662976।

1. টেক্সাস ইন্সট্রুমেন্টস — 2023 — DC-DC কনভার্টারগুলির জন্য পাওয়ার স্টেজ ডিজাইন 2. Würth Elektronik — 2022 — সুইচিং রেগুলেটরগুলির জন্য পাওয়ার ইন্ডাক্টর নির্বাচন 3. Infineon Technologies — 2021 — বোঝানো ইন্ডাক্টর স্যাচুরেশন এবং বর্তমান রেটিংগুলি — প্র্যাকটিক 20 এর জন্য বর্তমান রেটিং 4। বক কনভার্টার ডিজাইন 5. TDK কর্পোরেশন — 2022 — ইন্ডাক্টর লস, তাপমাত্রা বৃদ্ধি এবং ডিসি বায়াস বৈশিষ্ট্য 6. কয়েলক্রাফ্ট — 2023 — উচ্চ-ফ্রিকোয়েন্সি স্যুইচিং অ্যাপ্লিকেশনের জন্য পাওয়ার ইনডাক্টর নির্বাচন করা
