50% ছোট Inductors? হ্যাঁ, সত্যিই.

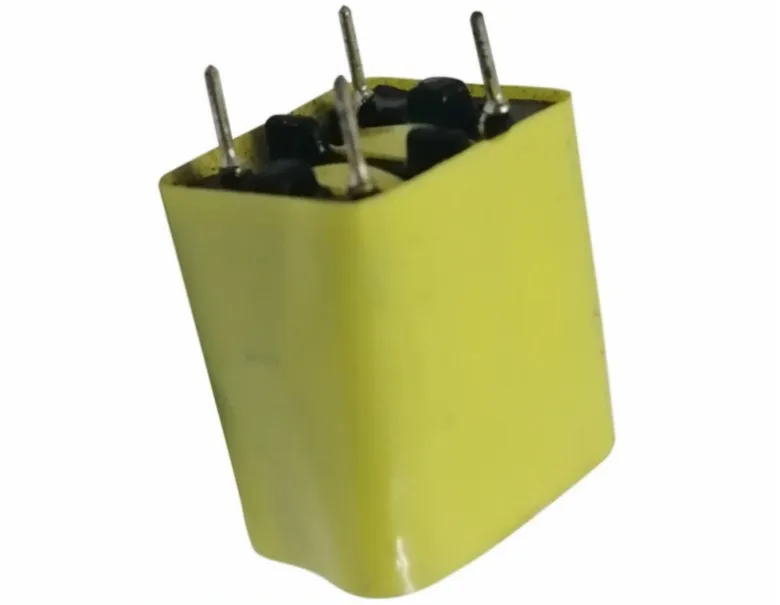

যখন আমি একটি কমপ্যাক্ট পাওয়ার সাপ্লাই ডিজাইন করি, তখন ইন্ডাক্টরটি প্রায়শই ফিট করা কঠিনতম অংশগুলির মধ্যে একটি হয়ে যায়। কন্ট্রোলারটি ছোট হতে পারে, ক্যাপাসিটারগুলি সার্কিটের কাছাকাছি বসতে পারে, তবুও ইন্ডাক্টরটি এখনও মূল্যবান বোর্ডের জায়গা নেয়। একটি 50% ছোট ইন্ডাক্টর সম্ভব হতে পারে, কিন্তু সংখ্যার প্রসঙ্গ প্রয়োজন। এটি PCB পদচিহ্ন, উচ্চতা, বা মোট ভলিউম উল্লেখ করতে পারে। ফলাফল বর্তমান, স্যুইচিং ফ্রিকোয়েন্সি, তাপমাত্রা বৃদ্ধি, স্যাচুরেশন আচরণ এবং প্রয়োজনীয় আবেশ মানের উপর নির্ভর করে। আমি একটি স্বয়ংক্রিয় আপগ্রেড হিসাবে একটি ছোট উপাদান বিবেচনা না. আমি পরীক্ষা করি যে এটি নতুন তাপ, শব্দ বা নির্ভরযোগ্যতার উদ্বেগ তৈরি না করে একই বৈদ্যুতিক অবস্থাকে সমর্থন করতে পারে কিনা। ### কি একটি প্রবর্তককে ছোট হতে দেয়? একটি পাওয়ার ইন্ডাক্টর তার চৌম্বকীয় কোর এবং ঘুরার মাধ্যমে শক্তি সঞ্চয় করে। প্রয়োজনীয় আকারটি সঞ্চিত শক্তির সাথে ঘনিষ্ঠভাবে যুক্ত: E = ½LI² এখানে, L ইন্ডাকট্যান্স এবং I বর্তমানের প্রতিনিধিত্ব করে। একটি নকশা যা উচ্চ কারেন্ট বা বড় লহর বহন করে তার জন্য সাধারণত আরও চৌম্বক ক্ষমতার প্রয়োজন হয়। একটি ছোট ইন্ডাক্টর উপযুক্ত হতে পারে যখন সার্কিট ব্যবহার করে: - একটি উচ্চতর সুইচিং ফ্রিকোয়েন্সি - একটি কম লহর-কারেন্ট লক্ষ্য - একটি ভাল চৌম্বকীয় কর্মক্ষমতা সহ একটি মূল উপাদান - একটি ছোট কারেন্ট পাথ - উন্নত তাপীয় আচরণ সহ একটি প্যাকেজ - একটি নিয়ন্ত্রণ স্কিম যা পিক কারেন্ট হ্রাস করে উচ্চতর সুইচিং ফ্রিকোয়েন্সি একটি প্রদত্ত রিপল টার্গেটের জন্য প্রয়োজনীয় ইন্ডাকট্যান্স কমাতে পারে। এটি একটি ছোট চৌম্বকীয় উপাদান ব্যবহারের অনুমতি দিতে পারে। ট্রেডঅফ উচ্চতর স্যুইচিং ক্ষতি, আরও ইলেক্ট্রোম্যাগনেটিক শব্দ, বা লেআউটে আরও বেশি চাহিদা হিসাবে উপস্থিত হতে পারে। সম্পূর্ণ সার্কিট সিদ্ধান্ত নেয় আকার হ্রাস করা অর্থপূর্ণ কিনা। ### পদচিহ্ন, উচ্চতা এবং ভলিউম আলাদাভাবে পরীক্ষা করুন যখন কেউ বলে যে একটি ইন্ডাক্টর 50% ছোট, আমি জিজ্ঞাসা করি কি পরিমাপ ব্যবহার করা হচ্ছে। একটি অংশে থাকতে পারে: - 50% কম PCB এলাকা - 50% নিম্ন প্রোফাইল - 50% কম মোট ভলিউম - একটি ছোট প্যাকেজ কিন্তু একটি ভিন্ন বর্তমান রেটিং এগুলো একই ফলাফল নয়। পরিধানযোগ্য ডিভাইসের জন্য, উচ্চতা প্রধান উদ্বেগের কারণ হতে পারে কারণ ব্যাটারি এবং ঘেরটি সামান্য উল্লম্ব জায়গা ছেড়ে দেয়। একটি কমপ্যাক্ট পাওয়ার মডিউলের জন্য, PCB এলাকা আরও গুরুত্বপূর্ণ হতে পারে। একটি লো-প্রোফাইল ইন্ডাক্টর একটি যান্ত্রিক সমস্যার সমাধান করতে পারে যখন একটি লম্বা অংশের চেয়ে কম বর্তমান ক্ষমতা প্রদান করে। আমি পূর্ণ মাত্রা তুলনা করি, শুধুমাত্র দৈর্ঘ্য এবং প্রস্থ নয়। একটি সাধারণ ফুটপ্রিন্ট চেক একটি দুর্বল প্রতিস্থাপন পছন্দ প্রতিরোধ করতে পারে। ### বর্তমান রেটিংগুলি যত্ন সহকারে তুলনা করুন ইনডাক্টর ডেটাশীটগুলি প্রায়শই দুটি বর্তমান মান তালিকাভুক্ত করে: - স্যাচুরেশন কারেন্ট - তাপমাত্রা বৃদ্ধি বর্তমান স্যাচুরেশন কারেন্ট দেখায় যখন ইন্ডাকট্যান্স একটি নির্দিষ্ট পরিমাণে কমে যায়, যেমন 10%, 20% বা 30%৷ তাপমাত্রা বৃদ্ধি বর্তমান দেখায় যখন উপাদানটি পরীক্ষার অবস্থার অধীনে একটি নির্দিষ্ট তাপমাত্রা বৃদ্ধিতে পৌঁছায়। পরীক্ষার পদ্ধতি প্রস্তুতকারকদের মধ্যে ভিন্ন হতে পারে। আমি উল্লেখিত শর্তগুলি পরীক্ষা না করে সংখ্যার তুলনা করি না। 4 A রেট করা একটি কমপ্যাক্ট ইন্ডাক্টর সরাসরি একটি বড় 4 A ইন্ডাক্টর প্রতিস্থাপন করতে পারে না। বৃহত্তর অংশে নিম্ন তাপমাত্রা বৃদ্ধি, নিম্ন কোর ক্ষয় বা একটি ভিন্ন স্যাচুরেশন বক্ররেখা থাকতে পারে। একটি বক কনভার্টারের জন্য, আমি পিক ইনডাক্টর কারেন্ট গণনা করি: Ipeak = Iout + ΔIL / 2 নির্বাচিত উপাদানটির এই সর্বোচ্চ মানের উপরে যথেষ্ট মার্জিন প্রয়োজন। মার্জিন লোডের তারতম্য, ইনপুট ভোল্টেজ, তাপমাত্রা এবং নিয়ন্ত্রণ পদ্ধতির উপর নির্ভর করে। ### তাপমাত্রা বৃদ্ধি দেখুন একটি ছোট প্যাকেজে তাপ স্থানান্তরের জন্য পৃষ্ঠের ক্ষেত্রফল কম থাকে। এর অর্থ এই নয় যে এটি সর্বদা গরম হবে, তবে এটি আমাকে দুর্বল লেআউট বা অপ্রত্যাশিত লোডের অবস্থার জন্য কম জায়গা দেয়। আমি পরীক্ষা করি: - পরিবেষ্টিত তাপমাত্রা - সূচনাকারীর অধীনে তামার এলাকা - কাছাকাছি তাপ উত্স - ক্রমাগত এবং সর্বোচ্চ লোড - নির্বাচিত ফ্রিকোয়েন্সিতে মূল ক্ষতি - উইন্ডিং রেজিস্ট্যান্স একটি কমপ্যাক্ট ইন্ডাক্টর একটি 25°C পরীক্ষাগার পরীক্ষায় ভাল পারফর্ম করতে পারে এবং একটি সিল করা পণ্যের ভিতরে ভিন্নভাবে আচরণ করতে পারে৷ আমি প্রত্যাশিত ঘের এবং বায়ুপ্রবাহ অবস্থার অধীনে এটি পরীক্ষা করতে পছন্দ করি। উদাহরণস্বরূপ, 2 A সরবরাহকারী একটি 5 V থেকে 3.3 V বক কনভার্টার একটি খোলা মূল্যায়ন বোর্ডে একটি ছোট ঢালযুক্ত আবেশকের সাথে ভাল কাজ করতে পারে। একটি পাতলা প্লাস্টিকের ঘেরের ভিতরে একটি প্রসেসর এবং ব্যাটারি চার্জারের পাশে স্থাপন করার পরে একই অংশটি উচ্চ তাপমাত্রা দেখাতে পারে। সার্কিট পরিবেশ উপাদান লেবেল হিসাবে অনেক গুরুত্বপূর্ণ. ### রিপল কারেন্ট এবং আউটপুট ভোল্টেজের গুণমান পর্যালোচনা করুন একটি ছোট ইন্ডাক্টর রিপল কারেন্টকে প্রভাবিত করতে পারে। উচ্চতর লহরের ফলে হতে পারে: - আরও আউটপুট-ভোল্টেজের বৈচিত্র্য - বৃহত্তর ক্যাপাসিটর স্ট্রেস - আরও শ্রবণযোগ্য বা ইলেক্ট্রোম্যাগনেটিক শব্দ - স্যুইচিং পাথে উচ্চ শিখর কারেন্ট আমি সবচেয়ে ছোট উপলব্ধ অংশটি নির্বাচন করার পরিবর্তে কনভার্টারের প্রস্তাবিত ইনডাক্টেন্স রেঞ্জ পর্যালোচনা করি৷ স্থিতিশীল অপারেশনের জন্য নিয়ামকের একটি নির্দিষ্ট আবেশ পরিসীমা প্রয়োজন হতে পারে। আউটপুট ক্যাপাসিটরও ফলাফল পরিবর্তন করে। একটি কম-ইএসআর সিরামিক ক্যাপাসিটর একটি বড় পলিমার ক্যাপাসিটরের থেকে আলাদা আচরণ করতে পারে, বিশেষ করে দ্রুত লোড পরিবর্তনের সময়। ইন্ডাক্টর, ক্যাপাসিটর, সুইচিং ফ্রিকোয়েন্সি এবং কন্ট্রোল লুপ একটি সিস্টেম হিসাবে চেক করা উচিত। ### ছোট অংশটিকে সমর্থন করতে লেআউটটি ব্যবহার করুন একটি ছোট ইনডাক্টর একটি দুর্বল পাওয়ার লেআউট ঠিক করতে পারে না। আমি হাই-কারেন্ট লুপ ছোট রাখি: 1. ইনপুট ক্যাপাসিটরটি স্যুইচিং ডিভাইসের কাছাকাছি রাখুন। 2. সুইচ নোড কমপ্যাক্ট রাখুন। 3. কনভার্টার আউটপুট পিনের কাছাকাছি ইন্ডাক্টর রাখুন। 4. আউটপুট ক্যাপাসিটরটি ইন্ডাক্টর এবং লোড পাথের কাছাকাছি রাখুন। 5. বর্তমান-বহন সংযোগের জন্য প্রশস্ত তামা এলাকা ব্যবহার করুন। 6. সুইচ নোড থেকে সংবেদনশীল সংকেত ট্রেস দূরে রাখুন। সঠিক বিন্যাস কনভার্টার আর্কিটেকচারের উপর নির্ভর করে, কিন্তু লক্ষ্য একই থাকে: অপ্রয়োজনীয় লুপ এলাকা এবং প্রতিরোধ কমানো। একটি ছোট সূচনাকারী বোর্ডের স্থান বাঁচাতে পারে যখন একটি অসাবধান বিন্যাস শব্দ যোগ করে। আমি সম্পূর্ণ পাওয়ার স্টেজ মূল্যায়ন করি, শুধুমাত্র উপাদান প্যাকেজ নয়। ### শিল্ডেড এবং আনশিল্ডেড কনস্ট্রাকশন বিবেচনা করুন শিল্ডেড ইনডাক্টরগুলি সাধারণত চৌম্বকীয় বিকিরণ নিয়ন্ত্রণ করতে সাহায্য করে, যা অ্যান্টেনা, সেন্সর, মাইক্রোফোন এবং যোগাযোগ সার্কিটের কাছে গুরুত্বপূর্ণ হতে পারে। অরক্ষিত অংশগুলি খরচ, আকার এবং কর্মক্ষমতার একটি ভিন্ন ভারসাম্য অফার করতে পারে। আমি পণ্যের শব্দ সীমার উপর ভিত্তি করে নির্মাণ শৈলী নির্বাচন করি। একটি RF বিভাগের কাছাকাছি স্থাপন করা একটি কমপ্যাক্ট পাওয়ার সার্কিট একটি বিচ্ছিন্ন বোর্ডে একটি সাধারণ LED ড্রাইভারের চেয়ে বেশি যত্নের প্রয়োজন। ডেটাশীটটি চৌম্বকীয় রক্ষা, প্রতিবন্ধকতা, রেট করা বর্তমান এবং পরীক্ষার অবস্থা সম্পর্কে তথ্য সরবরাহ করবে। যদি পণ্যটি হস্তক্ষেপের জন্য সংবেদনশীল হয়, তবে আমি শুধুমাত্র প্যাকেজের বিবরণের উপর নির্ভর না করে পরিমাপের মাধ্যমে পছন্দটি যাচাই করি। ### একটি ব্যবহারিক নির্বাচন প্রক্রিয়া আমি এই ক্রমটি ব্যবহার করি যখন একটি ছোট বিকল্পের সাথে একটি আদর্শ সূচনাকারীর তুলনা করুন: বৈদ্যুতিক সীমা সংজ্ঞায়িত করুন ইনপুট ভোল্টেজ, আউটপুট ভোল্টেজ, লোড কারেন্ট, স্যুইচিং ফ্রিকোয়েন্সি, প্রত্যাশিত লহর এবং অপারেটিং তাপমাত্রা রেকর্ড করুন। পিক কারেন্ট গণনা করুন ইনডাক্টর রিপল এবং সম্ভাব্য লোড পরিবর্তনগুলি অন্তর্ভুক্ত করুন। একমাত্র নির্বাচন মান হিসাবে গড় আউটপুট বর্তমান ব্যবহার করবেন না। ইনডাক্টেন্স রেঞ্জ চেক করুন কনভার্টার প্রস্তুতকারকের প্রস্তাবিত রেঞ্জের সাথে মানটি মানানসই তা নিশ্চিত করুন। স্যাচুরেশন আচরণের তুলনা করুন ইনডাক্ট্যান্স-বনাম-কারেন্ট বক্ররেখা দেখুন। একটি একক স্যাচুরেশন-বর্তমান সংখ্যা সম্পূর্ণ প্রতিক্রিয়া দেখায় না। তাপ অনুমান করুন DC রোধ, এসি লস, কোর লস, এবং PCB-তে উপলব্ধ কপার এরিয়া পর্যালোচনা করুন। যান্ত্রিক ডেটা পর্যালোচনা করুন পদচিহ্ন, উচ্চতা, প্যাড লেআউট, ক্লিয়ারেন্স এবং ঘেরের স্থান তুলনা করুন। একটি পরীক্ষার নমুনা তৈরি করুন তাপমাত্রা, আউটপুট লহর, দক্ষতা, স্টার্টআপ আচরণ, লোড প্রতিক্রিয়া এবং ইলেক্ট্রোম্যাগনেটিক শব্দ পরিমাপ করুন। এই প্রক্রিয়াটি প্রায়ই দেখায় যে সবচেয়ে ছোট প্যাকেজটি সেরা বিকল্প নয়। একটি অংশ যা সামান্য বড় তা তাপ কমাতে পারে এবং পণ্যটিকে যাচাই করা সহজ করে তুলতে পারে। ### অনুশীলনে "50% ছোট" বলতে কী বোঝায়? 10 মিমি × 10 মিমি পদচিহ্ন সহ একটি পূর্ববর্তী সূচনাকারীকে কল্পনা করুন। এর বোর্ড এলাকা 100 মিমি²। প্রায় 7.1 মিমি × 7.1 মিমি পরিমাপের একটি প্রতিস্থাপনের 50 মিমি² এর কাছাকাছি একটি পায়ের ছাপ রয়েছে, অনুমান করে প্যাকেজের আকৃতি এবং প্যাডের প্রয়োজনীয়তা সেই তুলনা করার অনুমতি দেয়। এর অর্থ এই নয় যে অংশটি স্বয়ংক্রিয়ভাবে অর্ধেক উচ্চতা বা একই তাপমাত্রার পরিস্থিতিতে একই কারেন্ট বহন করে। তুলনা শুধুমাত্র বোর্ড এলাকা বর্ণনা করে। একটি ডিজাইন টিমের পরিমাপ স্পষ্টভাবে বলা উচিত: - 50% ছোট পায়ের ছাপ - 30% নিম্ন প্রোফাইল - অনুরূপ আবেশ - অনুরূপ অপারেটিং কারেন্ট - একটি সংজ্ঞায়িত তাপমাত্রায় পরীক্ষিত এবং ফ্রিকোয়েন্সি স্যুইচিং পরিষ্কার শব্দ প্রকৌশলীদের অনুমান না করে অংশগুলির তুলনা করতে সহায়তা করে৷ ### কমপ্যাক্ট ইন্ডাক্টর সম্পর্কে আমার দৃষ্টিভঙ্গি ছোট ইনডাক্টর বোর্ডের আকার কমাতে, পণ্যের বিন্যাস উন্নত করতে এবং ব্যাটারি, সেন্সর বা সংযোগকারীর জন্য আরও জায়গা তৈরি করতে সাহায্য করতে পারে। তারা একটি কমপ্যাক্ট শক্তি নকশা একটি দরকারী অংশ হতে পারে. আকার হ্রাস একটি উপযুক্ত বৈদ্যুতিক নকশা থেকে আসা উচিত, বর্তমান, তাপ, বা শব্দের সীমা উপেক্ষা করে নয়। প্রতিস্থাপন অনুমোদন করার আগে আমি সম্পূর্ণ অপারেটিং অবস্থার দিকে তাকাই। একটি ব্যবহারিক লক্ষ্য কেবল ক্ষুদ্রতম প্রবর্তক নয়। এটি সবচেয়ে ছোট অংশ যা পছন্দকে সমর্থন করার জন্য পরীক্ষার ডেটা সহ প্রয়োজনীয় আবেশ, সর্বোচ্চ বর্তমান, তাপমাত্রা, শব্দ এবং যান্ত্রিক সীমা পূরণ করে।

অনেক পাওয়ার ডিজাইনার একটি ছোট ইন্ডাক্টর চান, কিন্তু এর আকার কমিয়ে দিলে তা রিপল কারেন্ট, তাপ, স্যাচুরেশন মার্জিন, ইএমআই এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতাকে প্রভাবিত করতে পারে। একটি ছোট অংশ শুধুমাত্র তখনই উপযোগী হয় যখন পূর্ণ শক্তি পর্যায় এখনও তার বৈদ্যুতিক এবং তাপীয় লক্ষ্য পূরণ করে। আমি লোড প্রোফাইল দিয়ে শুরু করি, ইনডাক্টর প্যাকেজ নয়। একটি রূপান্তরকারী যা হালকা লোডে ভাল কাজ করে তা সর্বোচ্চ কারেন্টে খুব ভিন্নভাবে আচরণ করতে পারে। সূচনাকারীকে অবশ্যই সর্বোচ্চ প্রত্যাশিত কারেন্ট, সুইচিং ওয়েভফর্ম, পরিবেষ্টিত তাপমাত্রা এবং চূড়ান্ত পণ্যের ভিতরে শীতল অবস্থা সমর্থন করতে হবে। একটি ব্যবহারিক নকশা পথ আকারকে একমাত্র লক্ষ্য হিসাবে বিবেচনা না করে সূচনাকারীর আকার হ্রাস করতে সহায়তা করতে পারে। বৈদ্যুতিক সীমা সংজ্ঞায়িত করুন একটি অংশ নির্বাচন করার আগে এই মানগুলি লিখুন: - ইনপুট ভোল্টেজ পরিসীমা - আউটপুট ভোল্টেজ - সর্বাধিক আউটপুট কারেন্ট - স্যুইচিং ফ্রিকোয়েন্সি - অনুমোদিত আউটপুট রিপল - পিক ইনডাক্টর কারেন্ট - পরিবেষ্টিত তাপমাত্রা - উপলব্ধ বায়ুপ্রবাহ - গ্রহণযোগ্য দক্ষতার পরিসীমা: একটি বক কনভার্টারের সাথে অনুমান করা যেতে পারে ** একটি বক কনভার্টারের সাথে Vout × (Vin − Vout) / (Vin × ΔIL × fs)** এখানে, ΔIL হল ইন্ডাক্টর রিপল কারেন্ট এবং fs হল সুইচিং ফ্রিকোয়েন্সি। একটি বৃহত্তর লহরী-কারেন্ট লক্ষ্য প্রয়োজনীয় আবেশ কমিয়ে দেয়। এটি শারীরিক আকার হ্রাস করতে পারে, তবে এটি আরএমএস কারেন্ট এবং আউটপুট লহরও বাড়ায়। আমি সূত্রটিকে একটি প্রারম্ভিক বিন্দু হিসাবে বিবেচনা করি, চূড়ান্ত উত্তর নয়। বর্তমান রেটিং সঠিকভাবে ব্যবহার করুন অনেক ইনডাক্টর ডেটা শীট বিভিন্ন বর্তমান মান দেখায়। তারা একই সীমা বর্ণনা করে না। স্যাচুরেশন কারেন্ট নির্দেশ করে যখন ইন্ডাকট্যান্স একটি নির্দিষ্ট পরিমাণে কমে যায়। তাপমাত্রা বৃদ্ধির স্রোত বায়ু দ্বারা উত্পন্ন তাপের সাথে সম্পর্কিত। উভয় মান গুরুত্বপূর্ণ। আমি এর সাথে সর্বোচ্চ কারেন্ট গণনা করি: Ipeak = Iout + ΔIL / 2 নির্বাচিত অংশটির প্রকৃত অপারেটিং তাপমাত্রায় এই মানের উপরে যথেষ্ট মার্জিন প্রয়োজন। একটি অংশ যা 25 ডিগ্রি সেলসিয়াসে বর্তমান রেটিং পূরণ করে তার একটি সিল করা ঘেরের ভিতরে কম মার্জিন থাকতে পারে। এটি পরীক্ষার সময় একটি ছোট প্রবর্তক ব্যর্থ হওয়ার একটি সাধারণ কারণ। নামমাত্র আউটপুট কারেন্ট গ্রহণযোগ্য দেখায়, যখন সংক্ষিপ্ত লোডের শিখরগুলি মূলটিকে স্যাচুরেশনের দিকে ঠেলে দেয়। সতর্কতার সাথে সুইচিং ফ্রিকোয়েন্সি সামঞ্জস্য করুন একটি উচ্চতর সুইচিং ফ্রিকোয়েন্সি প্রয়োজনীয় আবেশ কমাতে পারে। এটি একটি ছোট চৌম্বকীয় উপাদানকে সমর্থন করতে পারে এবং এটির চারপাশে ফিল্টারের আকার কমাতে পারে। সুইচিং লস, গেট-ড্রাইভ লস, কোর লস এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপে ট্রেড-অফ দেখা যায়। একটি ফ্রিকোয়েন্সি বৃদ্ধি যা বোর্ডের স্থান সংরক্ষণ করে তা দক্ষতা কমাতে পারে বা পাওয়ার স্টেজের তাপমাত্রা বাড়াতে পারে। আমি ফ্রিকোয়েন্সি পরিবর্তন করার আগে সম্পূর্ণ ক্ষতির বাজেট তুলনা করি: - MOSFET স্যুইচিং ক্ষতি - MOSFET পরিবাহী ক্ষতি - ইন্ডাক্টর কপার লস - ইন্ডাক্টর কোর লস - ডায়োড বা সিঙ্ক্রোনাস রেকটিফায়ার লস - কন্ট্রোলার এবং গেট-ড্রাইভ লস সর্বোত্তম ফলাফল প্রায়শই একটি সুষম ফ্রিকোয়েন্সি থেকে আসে, সর্বোচ্চ উপলব্ধ সেটিং নয়। ওয়েভফর্মের জন্য কোর এবং ওয়াইন্ডিং বেছে নিন একই কনভার্টারে একই ইন্ডাকট্যান্স এবং কারেন্ট রেটিং সহ দুটি ইন্ডাক্টর ভিন্নভাবে পারফর্ম করতে পারে। মূল উপাদান, ঘুর প্রতিরোধ, ঢাল গঠন, এবং যান্ত্রিক আকার সব ফলাফল প্রভাবিত করে। সংবেদনশীল ট্রেসের কাছাকাছি চৌম্বকীয় ক্ষেত্র নিয়ন্ত্রণে একটি ঢালযুক্ত পাওয়ার ইন্ডাক্টর সাহায্য করতে পারে। একটি নিম্ন DCR অংশ তামার ক্ষতি কমাতে পারে। উপযুক্ত ক্ষতির বৈশিষ্ট্য সহ একটি কোর কম তাপের সাথে নির্বাচিত সুইচিং ফ্রিকোয়েন্সি পরিচালনা করতে পারে। আমি আবেশ সহনশীলতাও পরীক্ষা করি। যদি নামমাত্র মান 2.2 µH হয় কিন্তু সহনশীলতা প্রশস্ত হয়, তাহলে সর্বনিম্ন প্রকৃত মান গণনার পরামর্শের চেয়ে বেশি লহর তৈরি করতে পারে। আসল বোর্ডে তাপীয় আচরণ পর্যালোচনা করুন প্রবর্তক একা কাজ করে না। তামার ঢালা, কাছাকাছি উপাদান, বায়ুপ্রবাহ, ঘের দেয়াল এবং PCB বেধ সবই এর তাপমাত্রা পরিবর্তন করে। পরীক্ষার সময়, আমি তাপমাত্রা পরিমাপ করি: - হালকা লোড - সাধারণ লোড - সর্বাধিক ক্রমাগত লোড - ইনপুট-ভোল্টেজ চরম - স্টার্ট-আপ - লোড-স্টেপ ইভেন্ট একটি তাপীয় ক্যামেরা একটি হট স্পট প্রকাশ করতে পারে, তবে পরিমাপ করা পৃষ্ঠের তাপমাত্রা উপাদান সরবরাহকারীর দ্বারা প্রস্তাবিত পদ্ধতিতে পরীক্ষা করা উচিত৷ লক্ষ্য কেবল প্রবর্তককে ছোট করা নয়। লক্ষ্য হল সম্পূর্ণ রূপান্তরকারীকে তার অপারেটিং সীমার মধ্যে রাখা। ক্ষণস্থায়ী প্রতিক্রিয়া চেক করুন ইনডাক্ট্যান্স কমিয়ে দিলে কনভার্টার লোড পরিবর্তনে দ্রুত সাড়া দিতে পারে, কিন্তু বর্তমান লহরও বেড়ে যায়। কন্ট্রোল লুপ, আউটপুট ক্যাপাসিটর এবং ক্ষতিপূরণ নেটওয়ার্ককে নতুন মান দিয়ে কাজ করতে হবে। আমি এই সময়ে আউটপুট পরীক্ষা করি: - দ্রুত লোড বৃদ্ধি - দ্রুত লোড হ্রাস - স্টার্ট-আপ - ইনপুট-ভোল্টেজ পরিবর্তন - বর্তমান সীমার কাছাকাছি অপারেশন উদাহরণস্বরূপ, 2 A তে চলমান একটি 12 V থেকে 5 V বক কনভার্টার একটি বড় ইনডাক্টর ব্যবহার করতে পারে যখন কম রিপল প্রধান উদ্বেগের বিষয়। একটি কমপ্যাক্ট ডিজাইন একটি উচ্চতর লহরী লক্ষ্য গ্রহণ করতে পারে এবং একটি ছোট অংশ ব্যবহার করতে পারে। আউটপুট ক্যাপাসিটর, নিয়ামক স্থিতিশীলতা, তাপমাত্রা এবং EMI ফলাফলগুলি পণ্যের সীমার মধ্যে থাকলেই এই পছন্দটি যুক্তিসঙ্গত। এটি একটি ডিজাইনের উদাহরণ, প্রতিটি কনভার্টারের জন্য একটি গ্যারান্টিযুক্ত আকার হ্রাস নয়। চূড়ান্ত মান প্রকৃত সুইচিং ফ্রিকোয়েন্সি, রিপল টার্গেট, বর্তমান তরঙ্গরূপ এবং উপাদান নির্বাচনের উপর নির্ভর করে। লেআউট হিমায়িত করার আগে EMI যাচাই করুন একটি ছোট ইন্ডাক্টর স্বয়ংক্রিয়ভাবে কম শব্দ তৈরি করে না। উচ্চতর রিপল কারেন্ট সঞ্চালিত শব্দ বাড়িয়ে তুলতে পারে এবং উচ্চ-কারেন্ট লুপের চারপাশে শক্তিশালী চৌম্বক ক্ষেত্র তৈরি করতে পারে। আমি সুইচিং লুপটি ছোট রাখি, ইনপুট বাইপাস ক্যাপাসিটরটিকে পাওয়ার সুইচের কাছাকাছি রাখি, এবং সংবেদনশীল প্রতিক্রিয়া ট্রেস থেকে সূচনাকারী সংযোগটিকে দূরে রাখি। পাওয়ার স্টেজ তার স্বাভাবিক তাপমাত্রায় পৌঁছানোর পরে আমি পরিচালিত এবং বিকিরণ উভয় নির্গমন পরীক্ষা করি। লেআউট পরিবর্তনগুলি সূচনাকারীর পছন্দের মতো ফলাফলকে প্রভাবিত করতে পারে। একটি দুর্বল লেআউটের একটি উপযুক্ত অংশ একটি নিয়ন্ত্রিত লেআউটের সামান্য বড় অংশের চেয়ে খারাপ কাজ করতে পারে। কিছু পাওয়ার ডিজাইনে একটি ইন্ডাক্টরের আকার অর্ধেক কাটা সম্ভব, তবে এটিকে একটি নির্দিষ্ট প্রতিশ্রুতির পরিবর্তে একটি ইঞ্জিনিয়ারিং লক্ষ্য হিসাবে বিবেচনা করা উচিত। নির্ভরযোগ্য পথ হল রিপল টার্গেট সেট করা, পিক কারেন্ট গণনা করা, কোর এবং উইন্ডিং নির্বাচন করা, লস চেক করা, তারপর ফিনিশড বোর্ডে থার্মাল, ক্ষণস্থায়ী এবং EMI পারফরম্যান্স যাচাই করা। একটি ছোট প্রবর্তক তার স্থান অর্জন করে যখন এটি সমস্যাটিকে তাপ, শব্দ, স্যাচুরেশন বা অস্থির নিয়ন্ত্রণে স্থানান্তর না করে স্থান সংরক্ষণ করে।

যখন আমি একটি ছোট পাওয়ার সার্কিট ডিজাইন করি, তখন আমি একা আকারের দ্বারা একটি ইন্ডাক্টরকে বিচার করি না। একটি ছোট প্যাকেজ বোর্ডের স্থান বাঁচাতে পারে, তবুও ভুল অংশটি উচ্চ তাপমাত্রা, আরও লহর, বা অস্থির বর্তমান নিয়ন্ত্রণ আনতে পারে। আসল লক্ষ্যটি সহজ: সার্কিটের প্রয়োজনীয় বৈদ্যুতিক কর্মক্ষমতা বজায় রেখে ইন্ডাক্টর পদচিহ্ন কমিয়ে দিন। একটি কমপ্যাক্ট ইন্ডাক্টর এই লক্ষ্যটিকে সমর্থন করতে পারে যখন এর মূল বৈশিষ্ট্যগুলি অ্যাপ্লিকেশনের সাথে মেলে। আমি যে মানগুলি পরীক্ষা করি তার মধ্যে রয়েছে: - ইন্ডাকট্যান্স - রেটেড কারেন্ট - স্যাচুরেশন কারেন্ট - ডিসি রেজিস্ট্যান্স - তাপমাত্রা বৃদ্ধি - অপারেটিং ফ্রিকোয়েন্সি - শিল্ডিং পারফরম্যান্স - প্যাকেজের আকার এবং উচ্চতা ইন্ডাকট্যান্স রিপল কারেন্ট এবং কনভার্টার নিয়ন্ত্রণকে প্রভাবিত করে। মান খুব কম হলে, সার্কিট আরো ঢেউ উত্পাদন করতে পারে. যদি এটি খুব বেশি হয়, তবে প্রতিক্রিয়া ধীর হতে পারে এবং উপাদানটির আরও স্থান বা তারের আরও বাঁক প্রয়োজন হতে পারে। বর্তমান রেটিংগুলির পাশাপাশি সতর্ক পর্যালোচনা প্রয়োজন। আমি একটি একক বর্তমান সংখ্যার উপর নির্ভর করি না কারণ নির্মাতারা বিভিন্ন উপায়ে রেট করা বর্তমান এবং স্যাচুরেশন কারেন্টকে সংজ্ঞায়িত করতে পারে। আমি প্রত্যাশিত শিখর কারেন্টকে ইন্ডাক্টরের স্যাচুরেশন পয়েন্টের সাথে তুলনা করি, তারপর প্রকৃত লোডের অধীনে তাপমাত্রা বৃদ্ধি পরীক্ষা করি। ডিসি প্রতিরোধের বিষয়টিও গুরুত্বপূর্ণ। একটি নিম্ন ডিসিআর পরিবাহী ক্ষতি কমাতে পারে, কিন্তু নকশার এখনও প্রতিরোধের, মূল উপাদান, ঘূর্ণন কাঠামো এবং প্যাকেজের আকারের মধ্যে ভারসাম্য প্রয়োজন। একটি দরকারী উদাহরণ কমপ্যাক্ট USB-C পাওয়ার অ্যাডাপ্টারগুলিতে পাওয়া যেতে পারে। স্যুইচিং কারেন্ট পরিচালনা এবং তাপ পরিচালনা করার সময় অ্যাডাপ্টারটি অবশ্যই একটি ছোট ঘেরের মধ্যে ফিট করা উচিত। একটি ছোট ইন্ডাক্টর ট্রান্সফরমার, কন্ট্রোলার, থার্মাল প্যাড বা ইনসুলেশন গ্যাপের জন্য জায়গা খালি করতে পারে। ফলাফল সম্পূর্ণ ডিজাইনের উপর নির্ভর করে, একা ইন্ডাক্টরের পদচিহ্নের উপর নয়। একটি নতুন বোর্ডের জন্য একটি কমপ্যাক্ট ইন্ডাক্টর পর্যালোচনা করার সময় আমি এই প্রক্রিয়াটি ব্যবহার করি। 1। বৈদ্যুতিক অবস্থার সংজ্ঞা দিন আমি ইনপুট ভোল্টেজ পরিসীমা, আউটপুট ভোল্টেজ, লোড কারেন্ট, সুইচিং ফ্রিকোয়েন্সি এবং প্রত্যাশিত সর্বোচ্চ কারেন্ট রেকর্ড করি। এই মানগুলি ইন্ডাক্টরের জন্য কাজের পরিসীমা তৈরি করে। 2। আকারের সীমা সেট করুন আমি PCB এবং ঘের দ্বারা অনুমোদিত সর্বাধিক দৈর্ঘ্য, প্রস্থ এবং উচ্চতা পরীক্ষা করি। একটি লো-প্রোফাইল অংশ একটি ঢালের নীচে বা একটি সংযোগকারীর কাছাকাছি ফিট হতে পারে, যখন একটি লম্বা অংশ একটি ভিন্ন বর্তমান রেটিং দিতে পারে। 3. বর্তমান ডেটা তুলনা করুন আমি রেট করা বর্তমান এবং স্যাচুরেশন কারেন্ট উভয়ই পর্যালোচনা করি। আমি প্রতিটি মানের পিছনে পরীক্ষার শর্তগুলিও পরীক্ষা করি। এটি একটি সংখ্যার উপর ভিত্তি করে একটি উপাদান নির্বাচন করা এড়িয়ে যায় যা সার্কিটের অপারেটিং অবস্থার সাথে মেলে না। 4. তাপের আচরণ পর্যালোচনা করুন শক্তি হ্রাস তাপ সৃষ্টি করে। আমি ডিসিআর এবং স্যুইচিং আচরণ থেকে ক্ষতি অনুমান করি, তারপর PCB এর মাধ্যমে তাপীয় পথ পর্যালোচনা করি। তামা এলাকা, বসানো, কাছাকাছি উপাদান, এবং বায়ুপ্রবাহের মাধ্যমে চূড়ান্ত তাপমাত্রাকে প্রভাবিত করতে পারে। 5। শব্দের প্রয়োজনীয়তা পরীক্ষা করুন ওয়্যারলেস ডিভাইস, অডিও সরঞ্জাম এবং ক্যামেরা মডিউলের মতো পণ্যগুলির জন্য, চৌম্বকীয় শব্দ সিস্টেমের আচরণকে প্রভাবিত করতে পারে। একটি শিল্ডেড ইনডাক্টর বিকিরণ করা শব্দ নিয়ন্ত্রণে সাহায্য করতে পারে, কিন্তু প্লেসমেন্ট এবং PCB রাউটিং এখনও মনোযোগের প্রয়োজন। 6. সম্পূর্ণ সার্কিট পরীক্ষা করুন একটি ডেটাশিট দরকারী সীমা দেয়, কিন্তু বোর্ড পরীক্ষা দেখায় যে অংশটি প্রকৃত নকশায় কীভাবে আচরণ করে। আমি প্রত্যাশিত অপারেটিং পরিসর জুড়ে তাপমাত্রা, লহর, দক্ষতা, স্টার্টআপ আচরণ এবং লোড প্রতিক্রিয়া পরিমাপ করি। নির্বাচন সম্পূর্ণ বৈদ্যুতিক এবং তাপীয় ছবির উপর ভিত্তি করে যখন ছোট inductors প্রয়োজনীয় কর্মক্ষমতা প্রদান করতে পারেন. আকার হ্রাস মানে বর্তমান মার্জিন, তাপ, শব্দ, বা নির্ভরযোগ্যতা উপেক্ষা করা উচিত নয়। আমার দৃষ্টিভঙ্গি হল যে সর্বোত্তম কমপ্যাক্ট ইন্ডাক্টরটি কেবলমাত্র ক্ষুদ্রতম উপলব্ধ অংশ নয়। এটি সেই অংশ যা বোর্ডের সাথে মানানসই, বর্তমান প্রোফাইলকে সমর্থন করে, তাপ পরিচালনা করে এবং কনভার্টার লেআউটের সাথে ভাল কাজ করে। একটি যত্নশীল নির্বাচন প্রক্রিয়া ইঞ্জিনিয়ারদের ডিজাইনের অন্য কোথাও নতুন সমস্যা তৈরি না করে স্থান বাঁচাতে সাহায্য করে। শিল্প প্রবণতা এবং সমাধান সম্পর্কে আরও জানতে আগ্রহী? অ্যামি উর সাথে যোগাযোগ করুন: amy.wu@ihuagroup.com/WhatsApp +8613612662976।

রেফারেন্স টেক্সাস ইন্সট্রুমেন্টস, 2023, ডিসি-ডিসি কনভার্টার অ্যাপ্লিকেশন অ্যানালগ ডিভাইসগুলির জন্য ইন্ডাক্টর বোঝা এবং নির্বাচন করা, 2022, পাওয়ার ইন্ডাক্টর নির্বাচন এবং ডিজাইনের বিবেচনা ওয়ার্থ ইলেকট্রনিক, 2021, সুইচিং রেগুলেটরগুলিতে শিল্ডেড পাওয়ার ইনডাক্টরগুলির সাথে ডিজাইন করা, মনোলিথিক 2021 এবং পাওয়ার ইনডাক্টর 2021 পিক কারেন্ট ক্যালকুলেশন ইন বাক কনভার্টার কয়েলক্রাফ্ট, 2022, পাওয়ার ইনডাক্টর রেটিং, স্যাচুরেশন, এবং তাপমাত্রা বৃদ্ধি এরিকসন রবার্ট ডব্লিউ এবং মাকসিমোভিক ড্রাগন, 2020, পাওয়ার ইলেকট্রনিক্সের মৌলিক বিষয়গুলি
